Staubfilteranlagen
Ob Taschenfilter, Patronenfilteranlagen, Absaugtische oder Absaugarme – die ifs Staubfilteranlagen entfernen Staub, Rauch und Partikel direkt an der Entstehungsquelle. Die meisten Systeme sind für den industriellen Dauerbetrieb ausgelegt, arbeiten mit automatischer Filterabreinigung und lassen sich je nach Anwendungsfall – vom Laser- und Plasmaschneiden bis zum Schweißen großer Bauteile – passgenau kombinieren.
Nutzen Sie das Inhaltsverzeichnis, um direkt zur passenden Baureihe zu springen.
Typ / Bauart: Patronenfilteranlagen

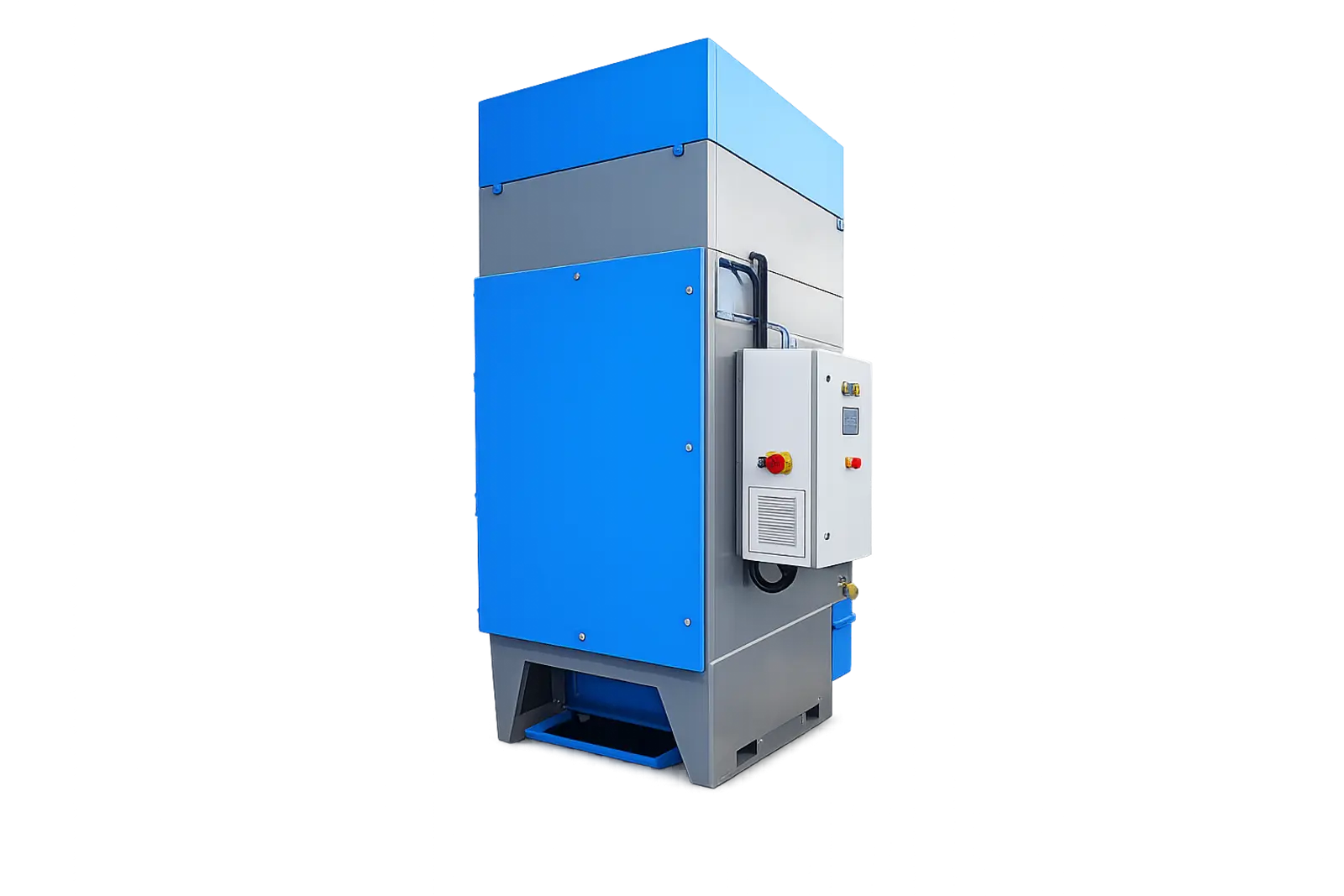

Mechanische Patronenfilter IFMP 2200–7200
Die Filtergeräte der IFM P-Serie sind speziell für die Absaugung von Rauchgasen und Partikeln beim Laser- und Plasmaschneiden konzipiert. Die gefilterte Luft kann im Arbeitsbereich wiederverwendet werden, was zu erheblichen Energieeinsparungen führt.
Hauptanwendungsfall: Laser- und Plasmaschneiden
Luftleistung: 2.200 – 7.200 m³/h
Luftleistung
2.200 – 7.200 m³/h
Alle Geräte der IFM P-Serie werden gemäß EN ISO 21904 entwickelt und hergestellt. Das Gerät ist sehr kompakt, da sich der Ventilator im Filtergehäuse befindet. Das Gehäuse besteht aus lackierten Profilblechen. Vertikal eingebaute Filterpatronen der Klasse M mit PTFE-Beschichtung sparen Zeit bei der Wartung. Die Filterpatronen bestehen aus hochwertigem Gewebe – das gewährleistet eine längere Lebensdauer bei deutlich geringeren Druckverlusten, eine wesentlich höhere Haltbarkeit und eine hervorragende Reinigungsfähigkeit. IFM P-Absauganlagen sind mit einem Druckluftbehälter und einem automatischen Reinigungssystem – Jet Pulse – ausgestattet. Das Reinigungssystem lässt sich einfach über eine intelligente SPS mit dP-Steuerung programmieren. Die Differenzdruckregelung sorgt dafür, dass nur bei Bedarf gereinigt wird, und gewährleistet einen geringen Druckluftverbrauch mit erheblichen Energieeinsparungen. Filterregler mit Manometer, Steuerung des Geräts über einen Frequenzregler. Der Schaltschrank ist am Gerät angebracht.
Optional: Hepa Filter H13
Eigenschaften
IFM P 2200 & IFM P 3600 / 5400 / 7200
- Vertikal eingebaute Filterpatronen der Klasse M mit PTFE-Beschichtung
- Automatisches Jet-Pulse-Reinigungssystem mit intelligenter dP-Steuerung
- Gereinigte Luft kann im Arbeitsbereich wiederverwendet werden – spart Energie
- Entwickelt und hergestellt nach EN ISO 21904
- Kompakte Bauweise durch integrierten Ventilator im Filtergehäuse
- Steuerung über Frequenzregler, Schaltschrank am Gerät montiert
- Optional: HEPA-Filter H13
Technische Daten
| IFM P 2200 | IFM P 3600 | IFM P 5400 | IFM P 7200 | |
|---|---|---|---|---|
| Abmessungen L/B/H | 855 x 1140 x 2365 mm | 949 x 1200 x 2630 mm | 949 x 1585 x 2630 mm | 1380 x 1585 x 2710 mm |
| Farbton (Standard) | RAL 7037, RAL 5015 | RAL 7037, RAL 5015 | RAL 7037, RAL 5015 | RAL 7037, RAL 5015 |
| Gewicht | 450 kg | 555 kg | 780 kg | 945 kg |
| Absaugleistung max. | 2200 m³/h | 3600 m³/h | 5400 m³/h | 7200 m³/h |
| Filterfläche | 37 m² | 74 m² | 111 m² | 148 m² |
| Motorleistung | 2,2 kW | 4 kW | 7,5 kW | 11 kW |
| Betriebsspannung | 400 V | 400 V | 400 V | 400 V |
| Gesamtstromaufnahme | ca. 4,8 A | ca. 6,9 A | ca. 13 A | ca. 16 A |
| Schutzklasse | IP 20 | IP 20 | IP 20 | IP 20 |
| Geräuschpegel | < 75 dB(A) | < 75 dB(A) | < 75 dB(A) | < 75 dB(A) |
| absolute Pressung | 1900 Pa | 2400 Pa | 2960 Pa | 3730 Pa |
| Patronenanzahl | 2 Stück | 4 Stück | 6 Stück | 8 Stück |
| Behälterkapazität | 46 l | 34 / 66 l (gesamt 100 l) | 34 / 66 l (gesamt 100 l) | 75 / 96 l (gesamt 171 l) |

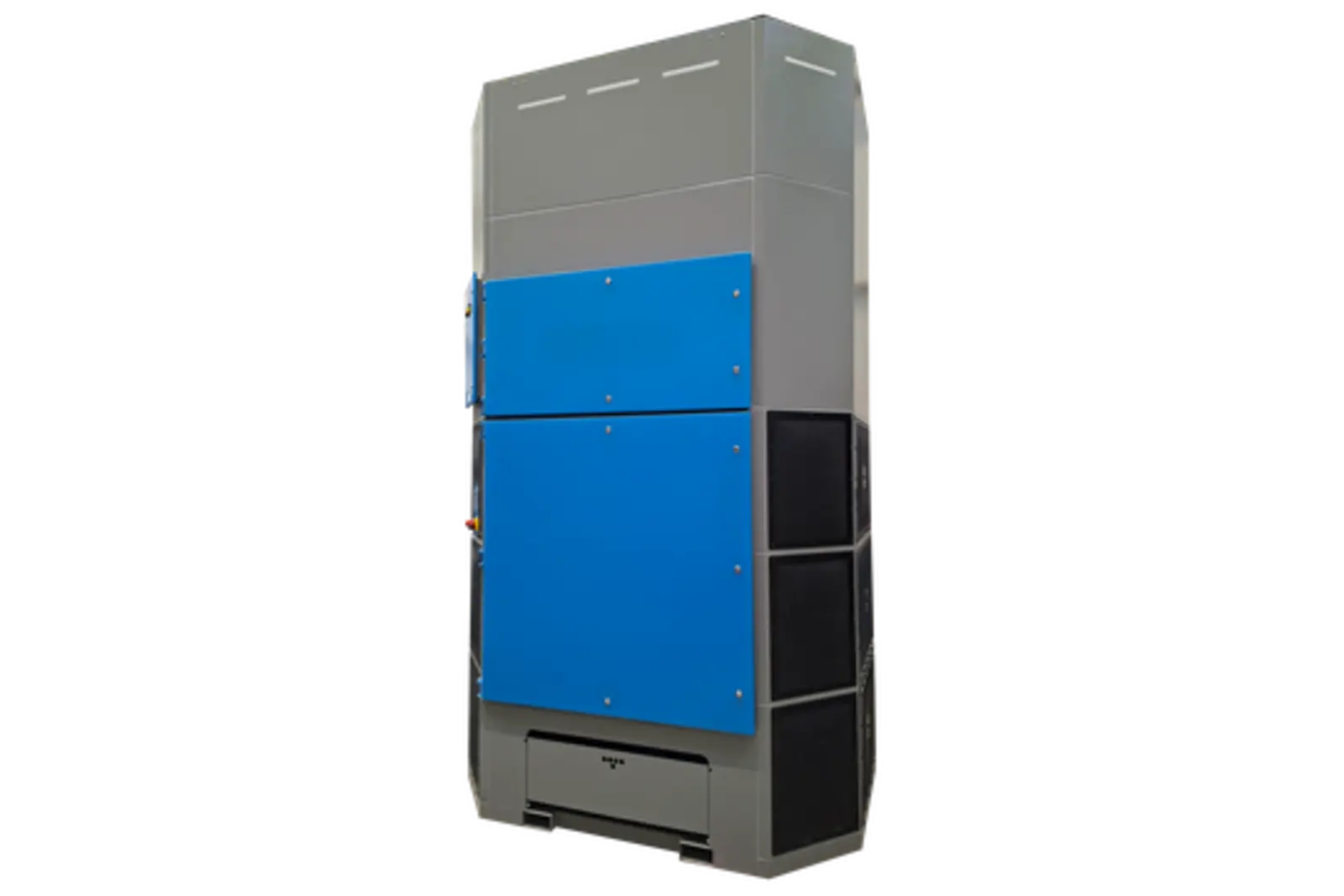

FT 20.000
Der Filterturm wurde speziell für die Staub- und Rauchabsaugung beim Schweißen großer und komplexer Metallteile entwickelt. Die Anlage ist Plug&Play-fähig, der Filter verfügt über ein Impuls-Reinigungssystem mit Messung des tatsächlichen Druckabfalls und automatischer Reinigung. Die verschmutzte Luft aus der Umgebung wird an der Oberseite des Filters angesaugt, dort gereinigt und kehrt mit geringerer Geschwindigkeit durch zwei seitliche Öffnungen in den Arbeitsbereich zurück.
Optional: Hepa Filter H13
Eigenschaften
FT 20.000
- Plug & Play-fähig
- Impuls-Reinigungssystem mit Messung des tatsächlichen Druckabfalls und automatischer Reinigung
- Ansaugung der verschmutzten Luft an der Oberseite, Rückführung mit geringerer Geschwindigkeit über zwei seitliche Öffnungen
- Speziell für Staub- und Rauchabsaugung beim Schweißen großer und komplexer Metallteile
- Optional: HEPA-Filter H13
Technische Daten
| FT 20.000 | |
|---|---|
| Abmessungen L/B/H | 2240 x 1585 x 3340 mm |
| Farbton (Standard) | RAL 7037, RAL 5015 |
| Gewicht | 1500 kg |
| Absaugleistung max. | 20.000 m³/h |
| Filterfläche | 225 m² |
| Gesamtleistung | 15 kW |
| Betriebsspannung | 400 V |
| absolute Pressung | 1800 Pa |
| Patronenanzahl | 9 Stück |
Typ / Bauart: Absaugtische

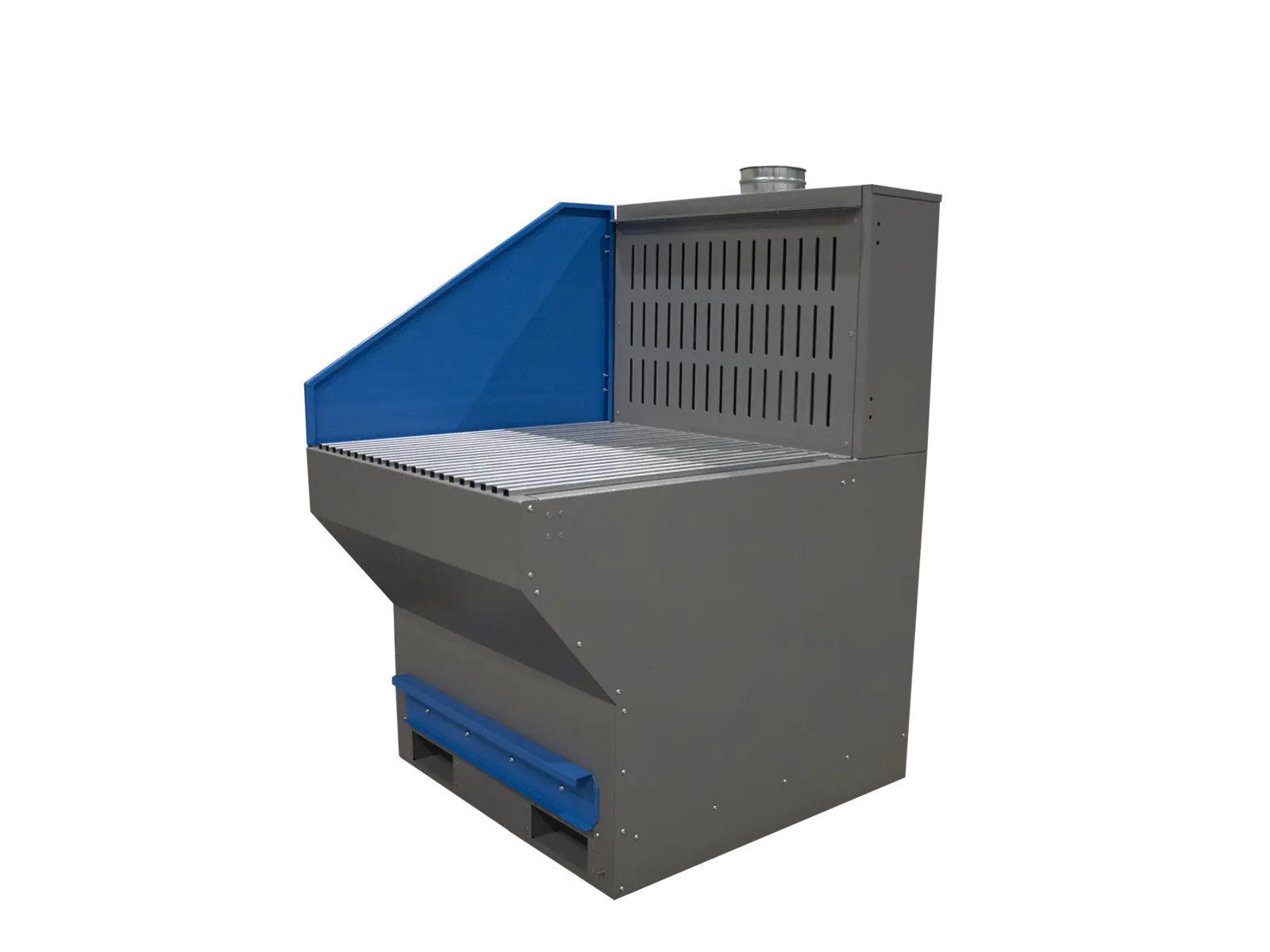

IFAT 1600:
Die Schleiftische der AT-Serie saugen Rauch und Schadstoffe aus der Arbeitsumgebung ab. Es wird empfohlen, sie in Verbindung mit einer Filteranlage (IFMP-Serie) zu verwenden. Die Staubfilterpatronen befinden sich an der Unterseite des Absaugtisches. Die Seiten können geöffnet werden, um die Arbeitsfläche des Tisches zu vergrößern.
IFAT 2400:
Die Schleiftische der AT-Serie saugen Rauch und Schadstoffe aus der Arbeitsumgebung ab. Es wird empfohlen, sie in Verbindung mit einer Filteranlage (IFMP-Serie) zu verwenden. Die Staubfilterpatronen befinden sich an der Unterseite des Absaugtisches. Die Seiten können geöffnet werden, um die Arbeitsfläche des Tisches zu vergrößern.
Eigenschaften
IFAT 1600 & IFAT 2400
- Absaugung von Rauch und Schadstoffen direkt aus der Arbeitsumgebung
- Staubfilterpatronen an der Unterseite integriert
- Aufklappbare Seiten vergrößern die Arbeitsfläche
- Metallgitter-Arbeitsfläche
- Empfohlen in Kombination mit einer Filteranlage der IFM-P-Serie
Technische Daten
| IFAT 1600 | IFAT 2400 | |
|---|---|---|
| Abmessungen L/B/H | 1688 x 1140 x 1536 mm | 2494 x 1136 x 1560 mm |
| Farbton (Standard) | RAL 7037, RAL 5015 | RAL 7037, RAL 5015 |
| Gewicht | 320 kg | 440 kg |
| Absaugleistung max. | 2000-3000 m³/h | 3000-4000 m³/h |
| Filterfläche | 37 m² | 37 m² |
| Schutzklasse | IP 20 | IP 20 |
| Patronenanzahl | 2 Stück | 2 Stück |
Typ / Bauart: Absaugarme

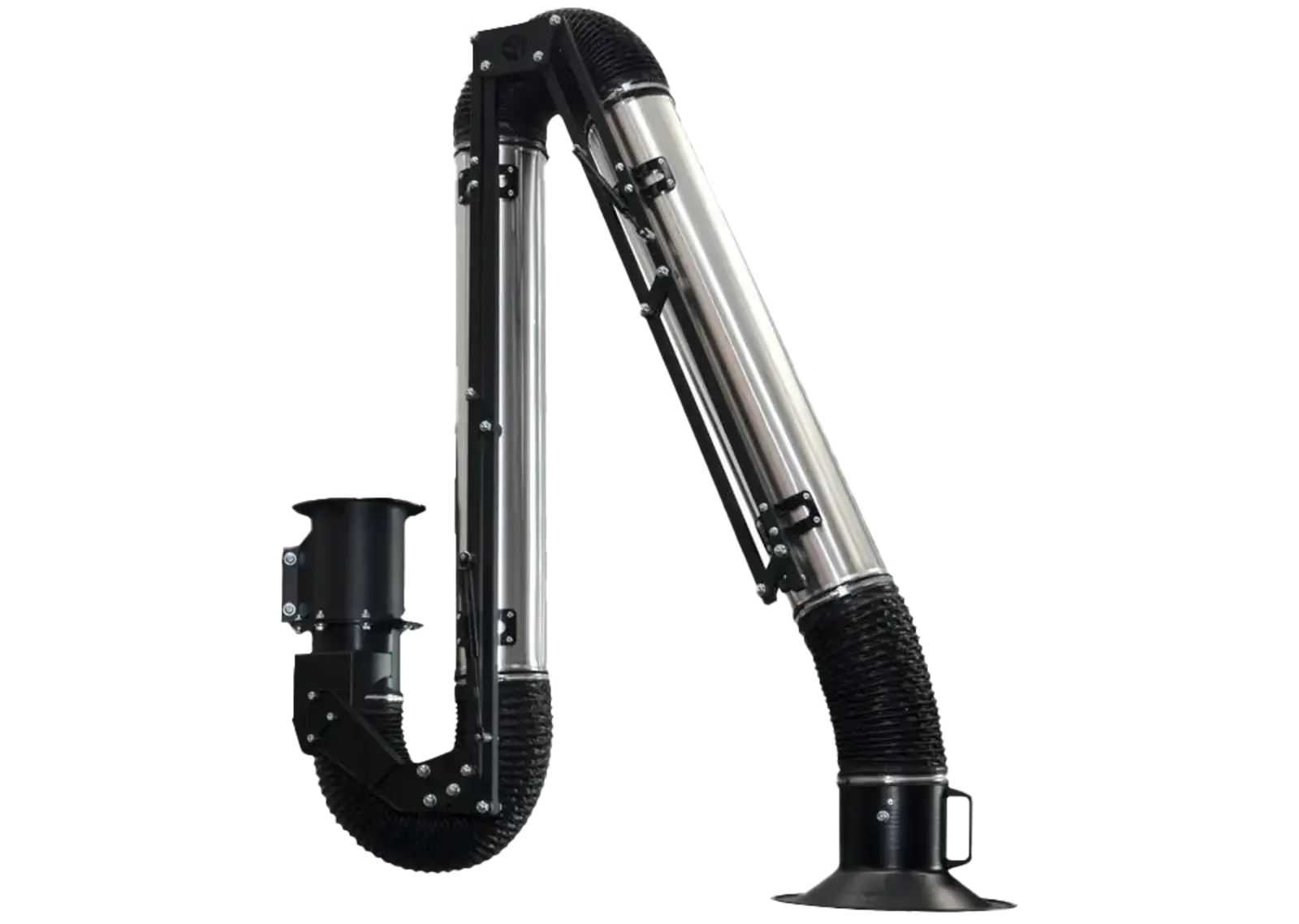

Gelenkabsaugarme mit Drehflansch
Absaugarme eignen sich ideal zum Absaugen von Schweißgasen, Feinstaub und anderen heißen Verunreinigungen. FLEX-Absaugarme sind die ideale Lösung für industrielle Umgebungen, in denen Mobilität und hohe Positionsstabilität gefragt sind. Der Al-Absaugarm ist eine klassische Lösung: Das Rohr besteht aus Aluminium und ist für die Wandmontage vorgesehen. Der flexible Schlauch besteht aus hochwertigem, beschichtetem PVC mit einer vollständig integrierten Stahlfeder. Der Schlauch ist so konstruiert, dass er auch aggressiven Substanzen standhält.
Eigenschaften
- Hohe Mobilität und Positionsstabilität
- Rohr aus Aluminium, für Wandmontage
- Flexibler Schlauch mit integrierter Stahlfeder
- Beständig gegenüber aggressiven Substanzen
- Erhältlich mit Drehflansch D=160 mm in 2 m / 3 m / 4 m Länge
Technische Daten
| Durchmesser | Länge | |
|---|---|---|
| Gelenkabsaugarm mit Drehflansch | 160 mm | 2 m |
| Gelenkabsaugarm mit Drehflansch | 160 mm | 3 m |
| Gelenkabsaugarm mit Drehflansch | 160 mm | 4 m |
Typ / Bauart: Taschenfilteranlagen
Mechanische Taschenfilter IFMT
Die mechanischen Staubfilteranlagen werden zur Absaugung von Staub und Rauch eingesetzt. Durch die hochwertigen Filterpatronen der Stufe BIA M kann die gereinigte Luft i.d.R. zurückgeführt werden. Eine automatische Filterabreinigung ermöglicht lange Einsatzzeiten. Als mobile und stationäre Ausführung erhältlich.
Luftleistung
900 m³/h & 1400 / 2000 / 3000 m³/h
Der IFM T (Taschenfilter) ist ein kompakter, leistungsstarker und kostengünstiger Entstauber. Der anfallende Staub, wie er z.B. beim Schneiden, Sägen, Polieren, Fräsen, Schärfen und Entgraten von Kunststoff, Metall, Holz, Stein und anderen Materialien anfällt, wird absaugt und abgeschieden. Durch einen Rüttler (manuell oder automatisch) wird der abgeschiedene Staub von der Filtertasche gelöst und fällt in einen Sammelbehälter. Ausgeschlossen sind explosive oder klebrige Stäube. Der IFM T dient zur Verwendung als Einzel- oder Zentralentstauber an stauberzeugenden Maschinen oder Arbeitsplätzen. Es können ohne Probleme Absaugarme für bestimmte manuelle Arbeitsplätze angeschlossen werden. Bei gesundheitsschädigenden Medien ist ein Feinstfilter (Schwebstofffilter) nachrüstbar.
Eigenschaften
IFM T 900 & IFM T 1400 / 2000 / 3000
- Sehr gute Abscheidung durch Einsatz hochwertiger Filtermedien
- Rückführung der gereinigten Luft in fast allen Fällen möglich
- Regeneration der Filtertasche durch manuelle oder automatische Abreinigung
- Austragung in Staubsammelbehälter
- Leistungsstark - kompakt - kostengünstig
- Umfangreiches Zubehör
- Erfüllt die ErP 2015
Technische Daten
| IFM T 900 | IFM T 1400 / 2000 / 3000 | |
|---|---|---|
| Standardbestückung | - Prallblech | - Prallblech - Filtertasche Polyesternadelfilz F9 - anderes Material je nach Anwendungsfall |
| Luftleistung | bis 900 m³/h | 1400 / 2000 / 3000 m³/h |
| Gewicht | ca. 90 kg | 175 / 180 / 200 kg |
| Versorgungsspannung | 400 V / 3 Ph / N / PE / 50/60 Hz | 400 V / 3 Ph / PE / 50/60 Hz |
| Stromaufnahme | ca. 1,8 A | ca. 3,3 / 4,7 / 6,1 A |
| Motorleistung | 0,75 KW / IE 3 | |
| Geräuschpegel | ca. 72 dB (A) | |
| Maße L/B/H | 550/650/1180 | 750/850/1690 |
| Produktbilder |  | |
