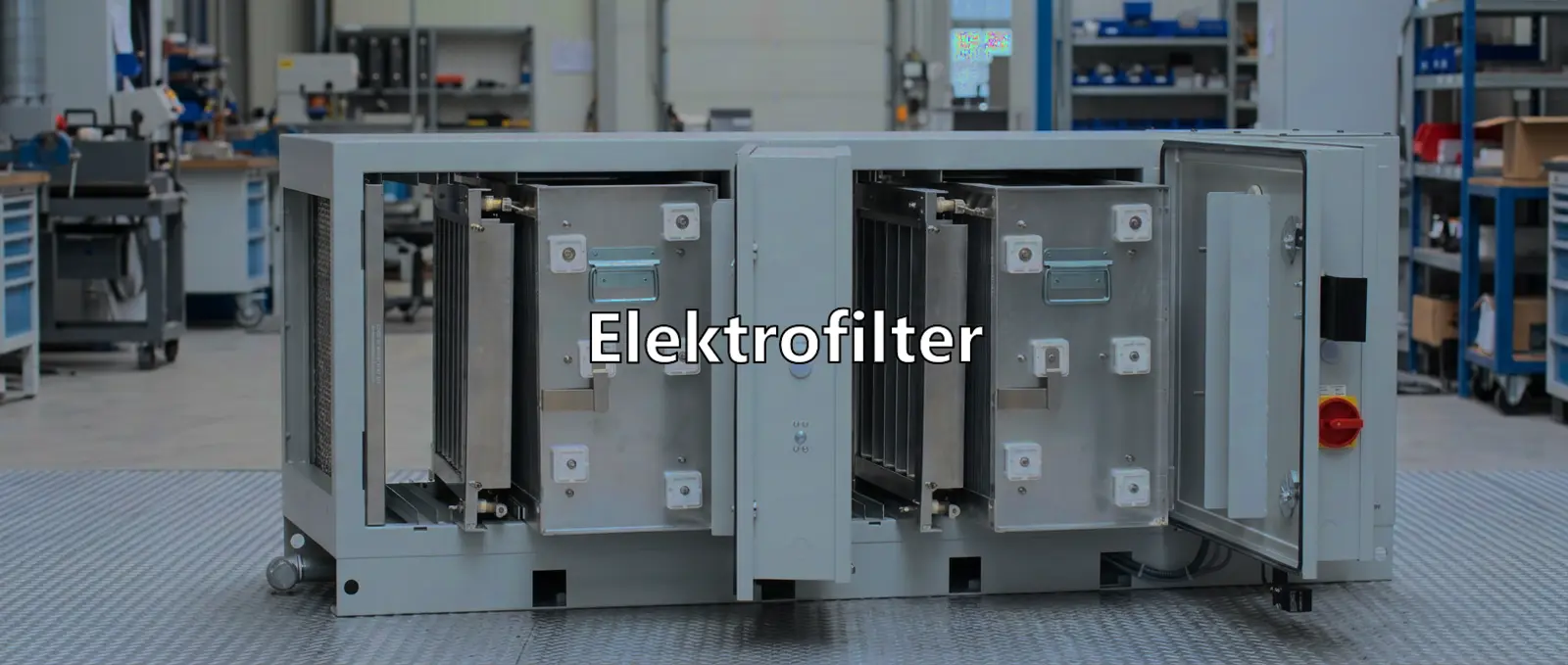

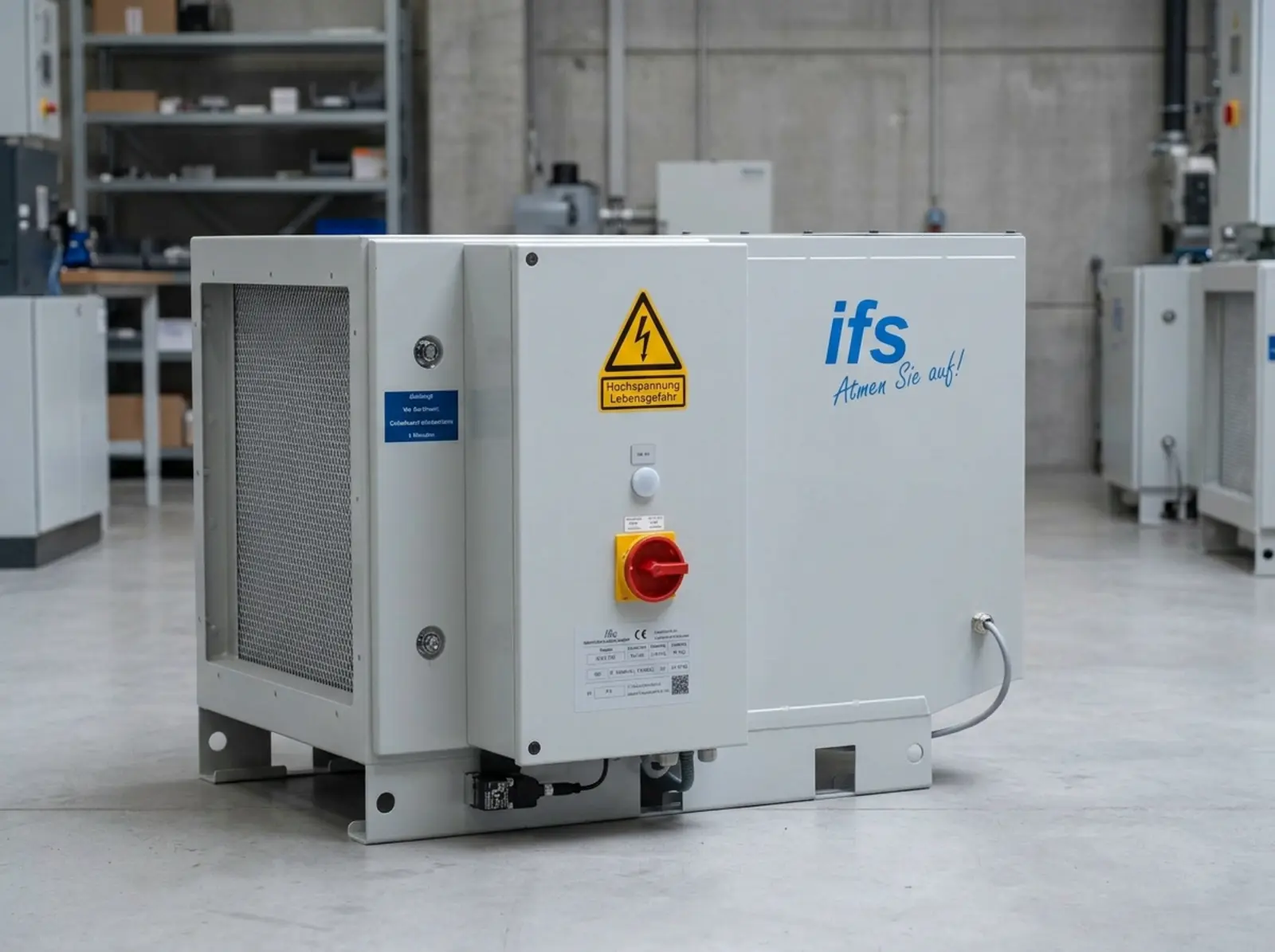

Elektrofilter

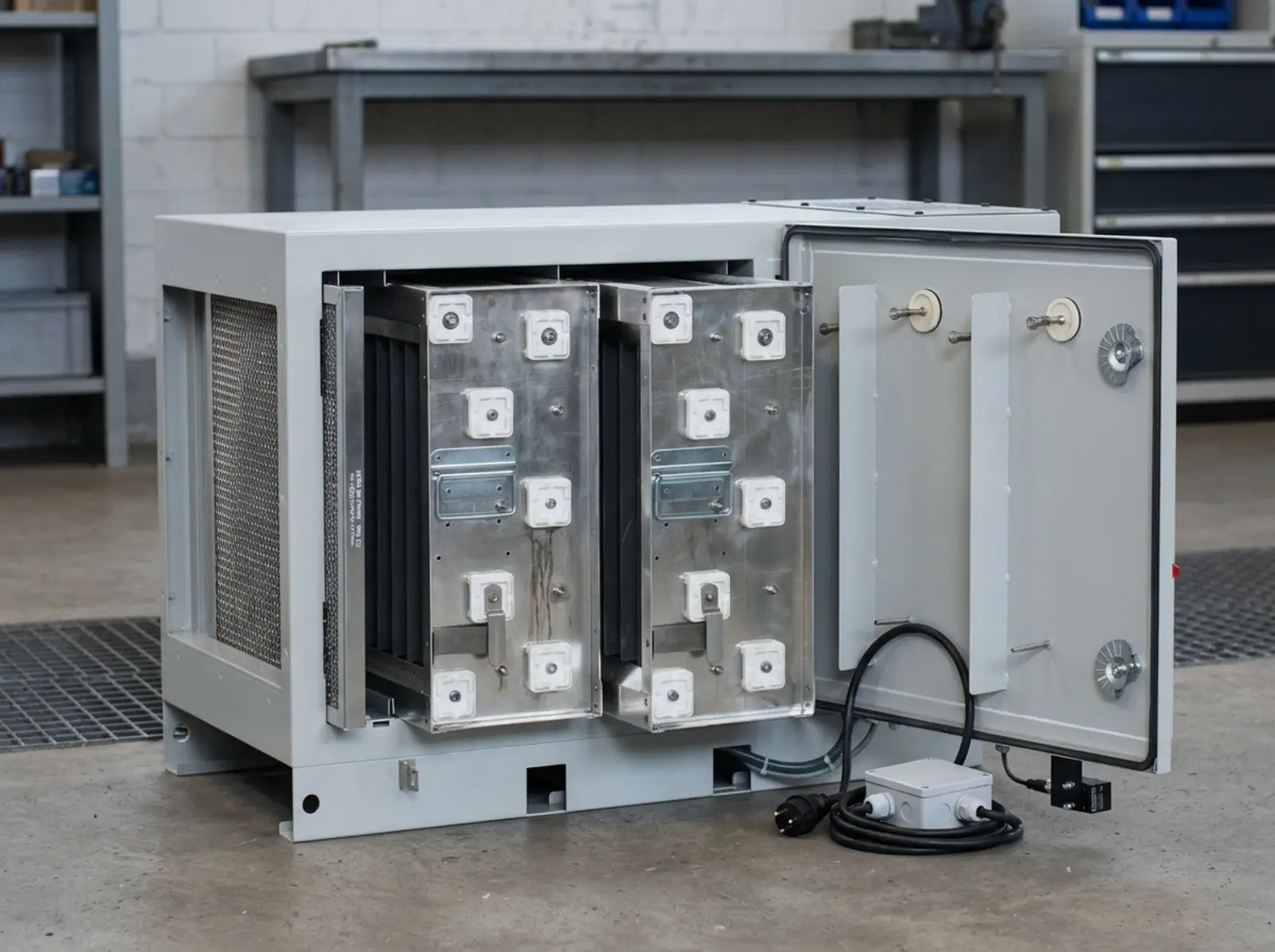

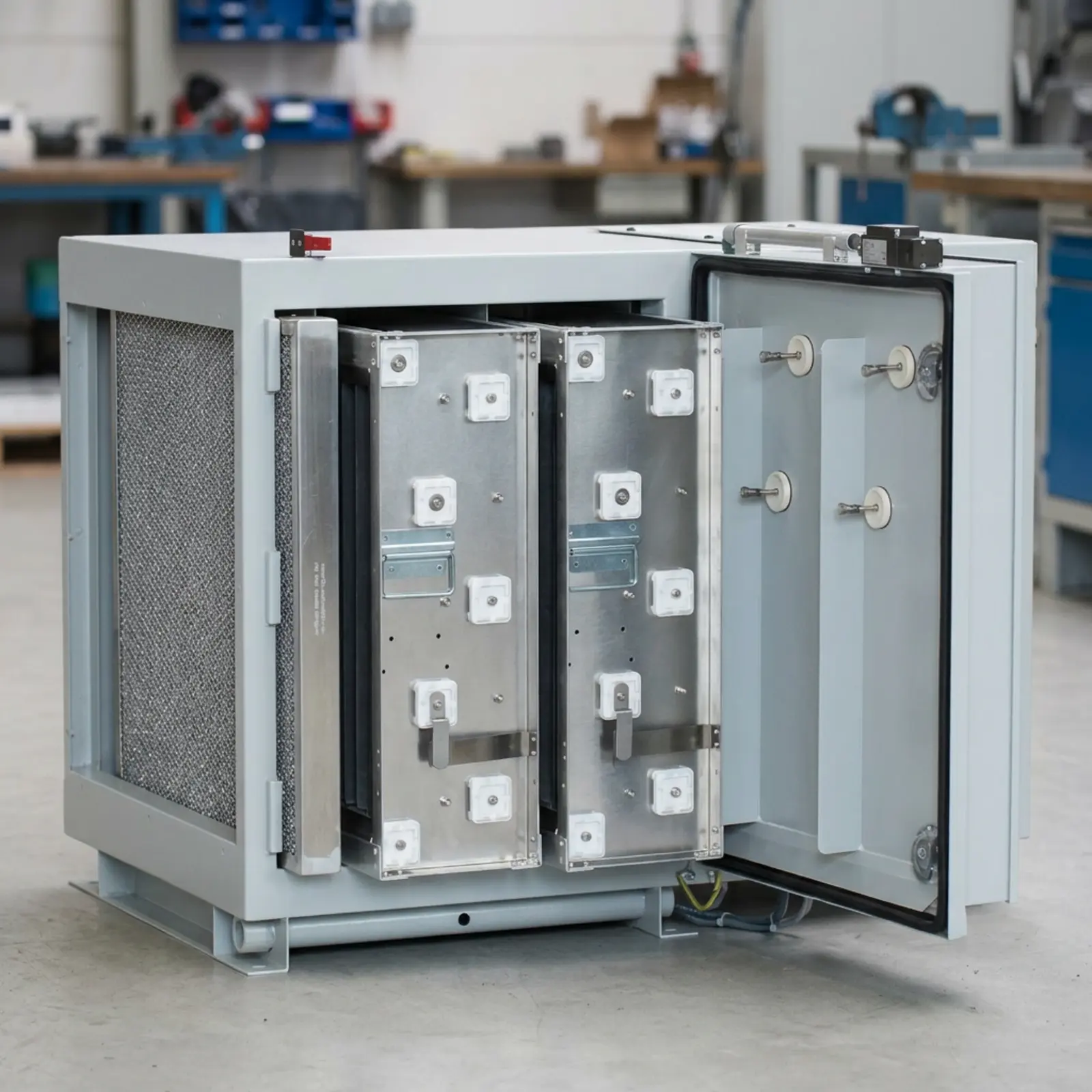

Ein Elektroabscheider besteht aus wenigen, aber präzise aufeinander abgestimmten Bauteilen, die gemeinsam eine hohe Abscheideleistung ermöglichen. Das Herzstück bildet die Sprühelektrode, an der durch eine angelegte Hochspannung eine Koronaentladung erzeugt wird. Diese ionisiert die vorbeiströmende Prozessluft und lädt die enthaltenen Partikel – etwa Ölaerosole oder Emulsionsnebel – elektrostatisch auf. Die geladenen Partikel wandern anschließend zur Niederschlagselektrode, wo sie sich absetzen und aus dem Luftstrom entfernt werden.

Die Hochspannungseinheit versorgt das System mit der notwendigen Gleichspannung, die je nach Auslegung im Bereich mehrerer Kilovolt liegt. Sie ist so konzipiert, dass ein stabiler und sicherer Betrieb auch unter wechselnden Betriebsbedingungen gewährleistet bleibt. Das Gehäuse umschließt alle aktiven Komponenten, schützt sie vor äußeren Einflüssen und stellt sicher, dass die Prozessluft kontrolliert durch die Abscheidezone geführt wird. Die Geometrie von Sprüh- und Niederschlagselektrode sowie deren Abstand zueinander sind entscheidend für den Wirkungsgrad. Eine sorgfältige Auslegung dieser Komponenten auf den jeweiligen Prozess – Volumenstrom, Aerosolart und Beladung – ist Voraussetzung für eine dauerhaft zuverlässige Reinigungsleistung.

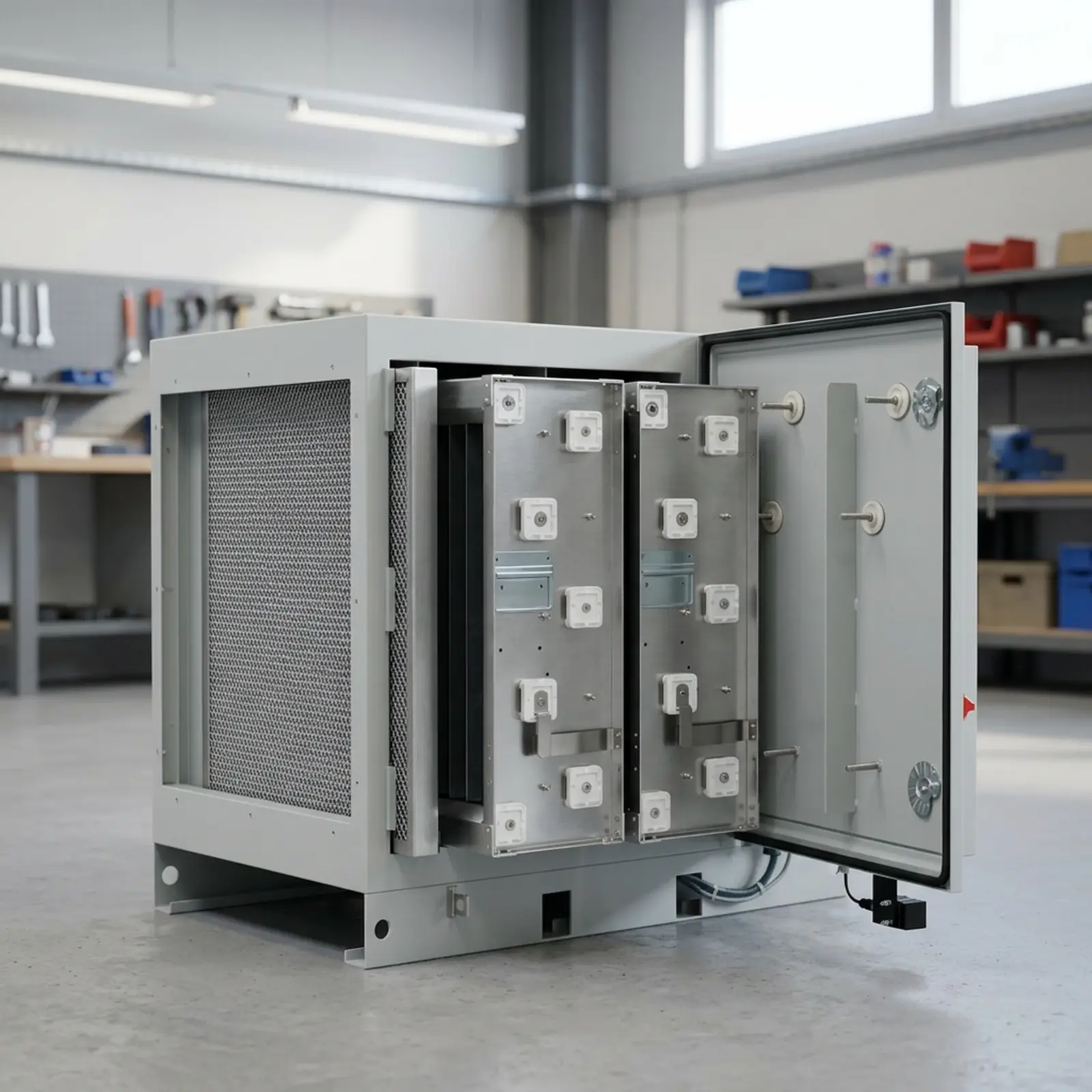

Das Funktionsprinzip des elektrostatischen Filters basiert auf der gezielten elektrischen Aufladung von Partikeln in einem Luftstrom. Im Inneren des Geräts befindet sich eine sogenannte Ionisierungszone, in der eine Hochspannung angelegt wird. Diese erzeugt ein starkes elektrisches Feld, das die umgebende Luft ionisiert – es entstehen freie Elektronen und Luftionen. Durchströmende Partikel, etwa Öl- oder Emulsionsaerosole aus der Zerspanung, treffen auf diese Ionen und Elektronen und nehmen dabei eine elektrische Ladung an.

Die nun geladenen Partikel gelangen in die anschließende Abscheidezone, die aus wechselnd gepolten Platten besteht. Durch das dort herrschende elektrische Gegenfeld werden die Partikel aus dem Luftstrom herausgezogen und lagern sich an den Kollektorplatten ab. Dieser Vorgang läuft kontinuierlich ab, solange der Luftstrom durch den Filter geführt wird. Im Vergleich zu rein mechanischen Systemen arbeitet die elektrostatische Abscheidung besonders effizient bei feinen und feinsten Aerosolen, die mechanische Filtermedien nur schwer erfassen können. Die abgeschiedenen Partikel sammeln sich auf den Platten und können durch Reinigung – beispielsweise per Ultraschall oder Wasserstrahl – wieder entfernt werden, ohne dass Filtermedien ausgetauscht werden müssen.

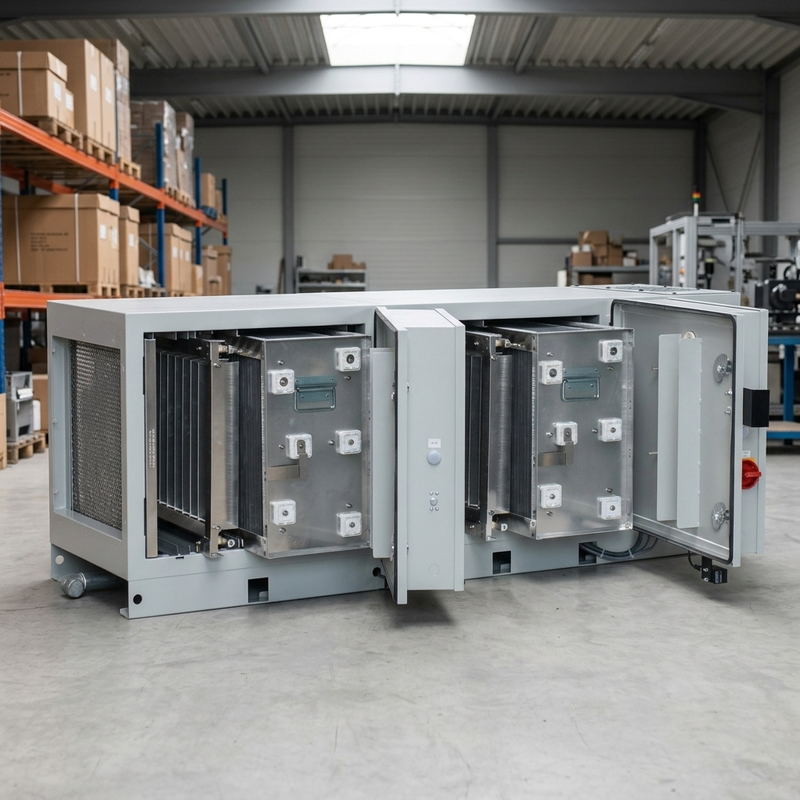

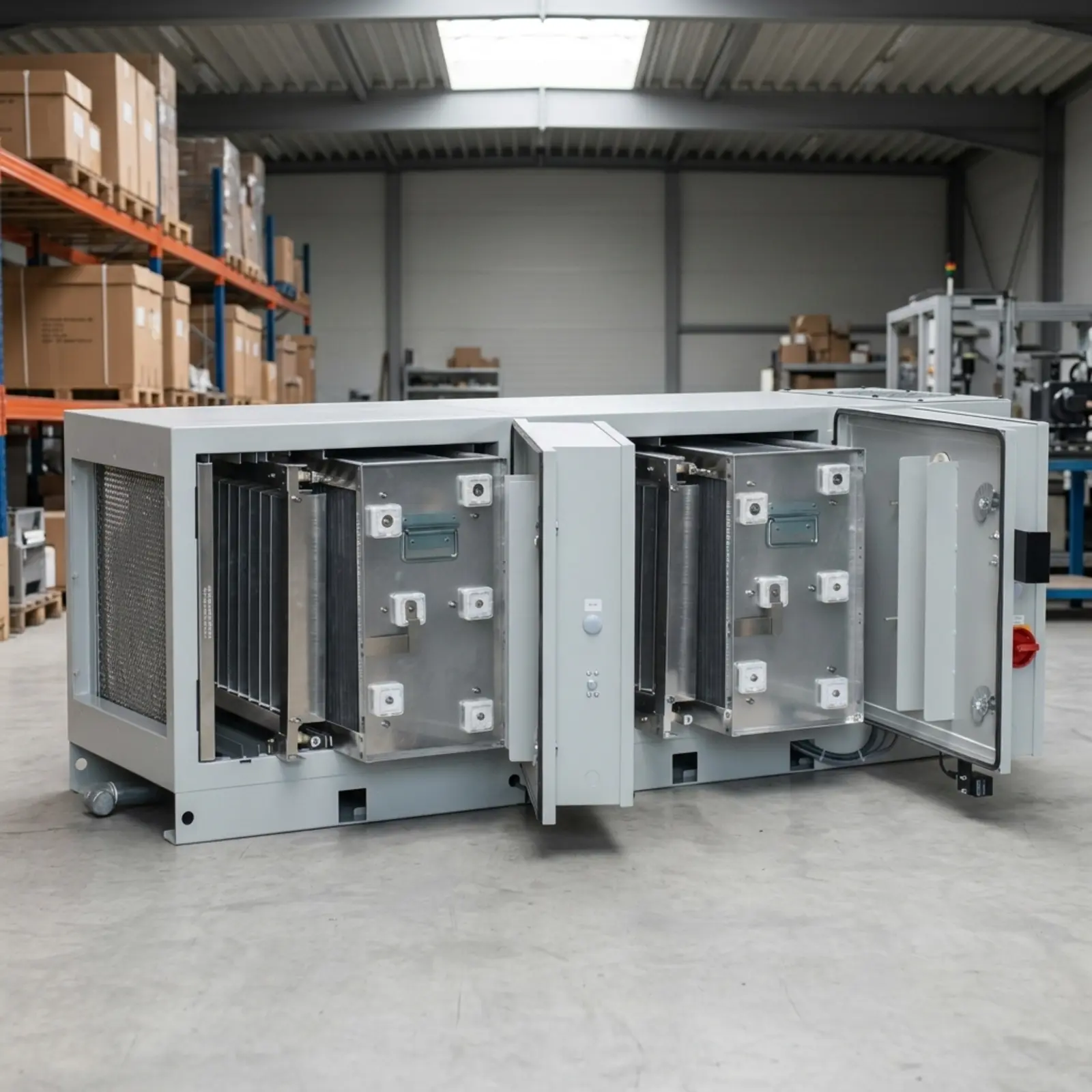

Ein Elektrofilter entfaltet seine Wirkung nicht nur an der Abscheideeinheit selbst – er verbessert das gesamte Umfeld des Bearbeitungsprozesses spürbar. Sobald öl- und emulsionshaltige Aerosole zuverlässig aus der Prozessluft entfernt werden, sinkt die Konzentration von Schwebstoffen in der Hallenluft dauerhaft. Das kommt unmittelbar den Beschäftigten zugute: Die Atemluft am Arbeitsplatz wird nachweislich sauberer, Reizungen der Atemwege und Hautprobleme durch Kühlschmierstoffnebel gehen zurück.

Gleichzeitig schützt ein sauber ausgeführtes Absaugsystem die umliegenden Maschinen und Anlagen. Öl- und Emulsionsnebel, der sich unkontrolliert ausbreitet, setzt sich auf Führungen, Schaltschränken, Steuerungen und Fördersystemen ab. Die Folge sind beschleunigte Verschleiß- und Korrosionsprozesse sowie ungeplante Stillstände. Mit einem wirkungsvollen Filter Elektro wird dieser Schmierfilm erst gar nicht gebildet.

Darüber hinaus stabilisieren saubere Prozessbedingungen die Fertigungsqualität: Wenn Kühlschmierstoffnebel nicht unkontrolliert in die Umgebung entweicht, bleiben Messmittel, Werkzeuge und Werkstücke frei von Ablagerungen – Toleranzen lassen sich reproduzierbar einhalten. Insgesamt ergibt sich ein positiver Kreislauf aus besserer Arbeitsumgebung, längerer Maschinenlebensdauer und stabilen, störungsarmen Produktionsabläufen.

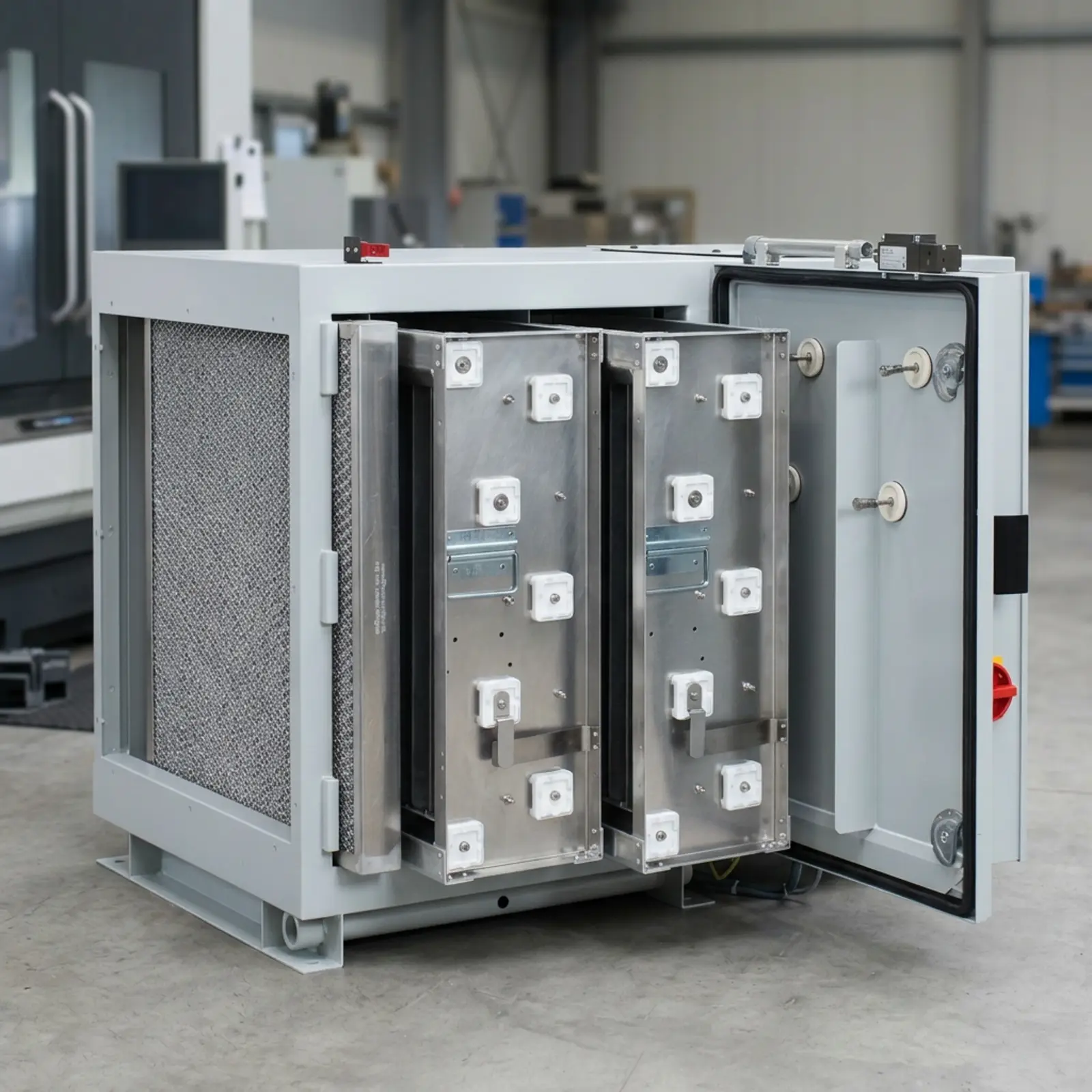

In industriellen Fertigungsprozessen entstehen bei der Metallbearbeitung kontinuierlich Ölnebel, Kühlschmierstoffaerosole und feine Staubpartikel, die ohne gezielte Absaugung und Reinigung direkt in die Atemluft der Maschinenbediener gelangen. Elektro Luftfilter – auch als elektrostatische Abscheider bezeichnet – nutzen ein hochspannungsbasiertes Prinzip, um genau diese Schadstoffe zuverlässig aus der Prozessluft zu entfernen. Die verunreinigte Luft wird zunächst in eine Ionisierungszone geleitet, wo Partikel elektrisch aufgeladen werden. Anschließend wandern die geladenen Teilchen in einem elektrischen Feld zu geerdeten Kollektorplatten und lagern sich dort ab. Das Ergebnis: gereinigte Luft, die sicher zurückgeführt oder abgeführt werden kann.

Besonders effektiv sind elektrostatische Luftfilter bei ölhaltigen Emulsionen, Minimalmengenschmierung sowie Ölrauch aus Bearbeitungszentren. Ein entscheidender Vorteil gegenüber rein mechanischen Systemen liegt im Wartungsaufwand: Die Kollektorplatten sind waschbar – idealerweise per Ultraschallreinigung – und lassen sich damit dauerhaft im Einsatz halten. Verbrauchsmaterial entfällt weitgehend, was die Betriebskosten langfristig senkt. Für Prozesse mit hoher Emulsionsbelastung oder Graphitpartikeln empfiehlt sich eine Kombination aus mechanischem Vorfilter und Elektrostatik, um Kriechströme zu vermeiden und die Standzeit zu maximieren.

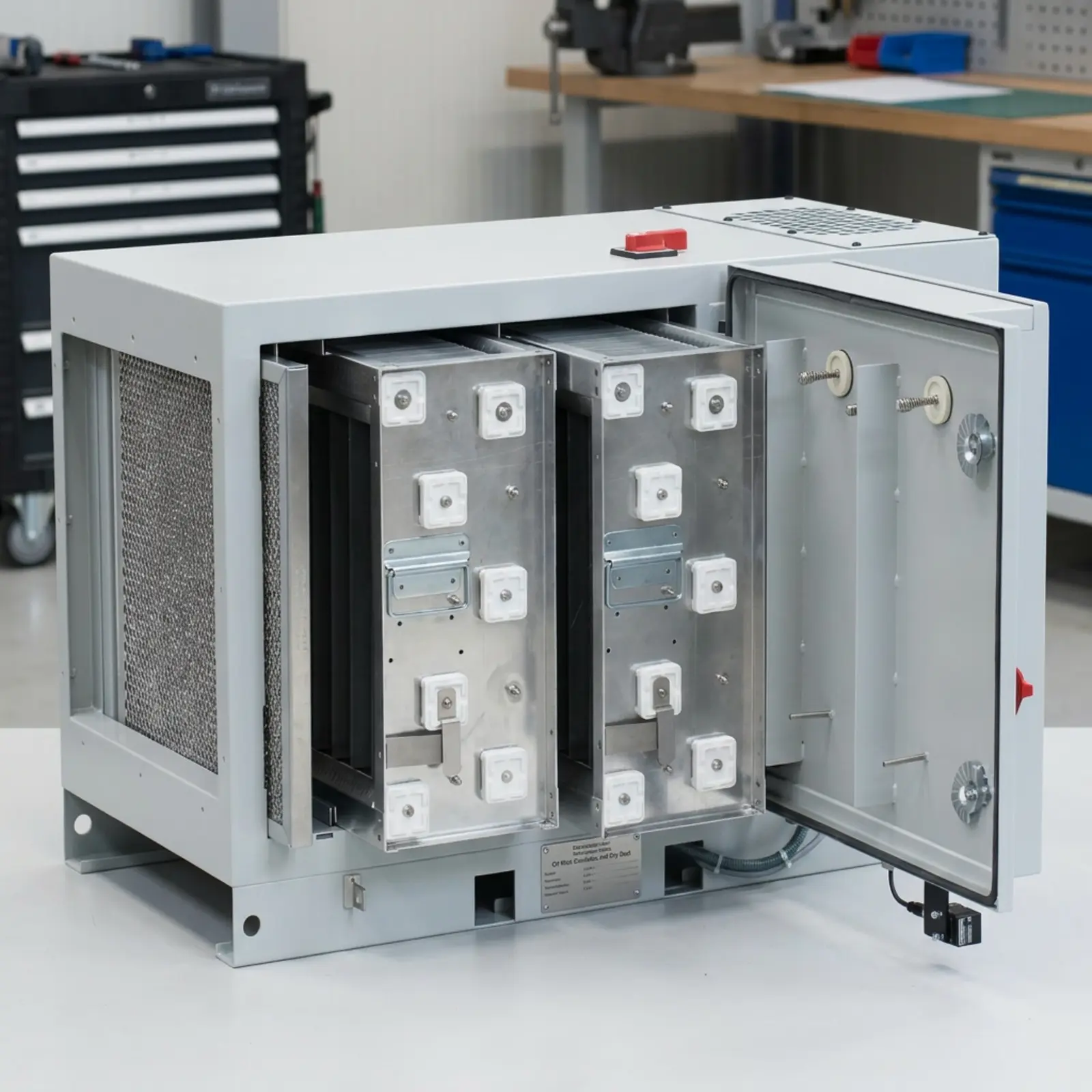

Der elektrostatische Filter erreicht je nach Partikelart und Prozessbedingung unterschiedliche Abscheidegrade. Bei Ölnebel und Ölrauch – wie er beim Drehen, Fräsen oder bei der Minimalmengenschmierung entsteht – liegen die Abscheidegrade in der Praxis bei bis zu 99 Prozent (bei 0,01 µm, IFE-Modelle). Auch Emulsionsaerosole, die beim Einsatz von Kühlschmierstoffen auf Wasserbasis entstehen, werden elektrostatisch sehr effizient erfasst, da die feinen Tröpfchen im elektrischen Feld zuverlässig aufgeladen und an den Kollektorplatten abgeschieden werden.

Bei trockenem Feinstaub aus Schleif- oder Zerspanungsprozessen ist der elektrostatische Filter ebenfalls wirksam, sofern die Partikel ausreichend leitfähig oder aufladbar sind. Kritisch wird es bei stark leitfähigen Partikeln wie Graphit oder Graugussstaub: Hier können Kriechströme entstehen, die den Abscheidegrad beeinträchtigen. In solchen Fällen empfiehlt sich ein kombiniertes System mit mechanischem Vorfilter. Generell gilt: Je feiner und ölhaltiger das Medium, desto höher fällt der erreichbare Abscheidegrad im elektrostatischen Filter aus. Eine belastbare Aussage zu konkreten Werten setzt jedoch immer eine individuelle Auslegung auf Basis des tatsächlichen Prozesses voraus.

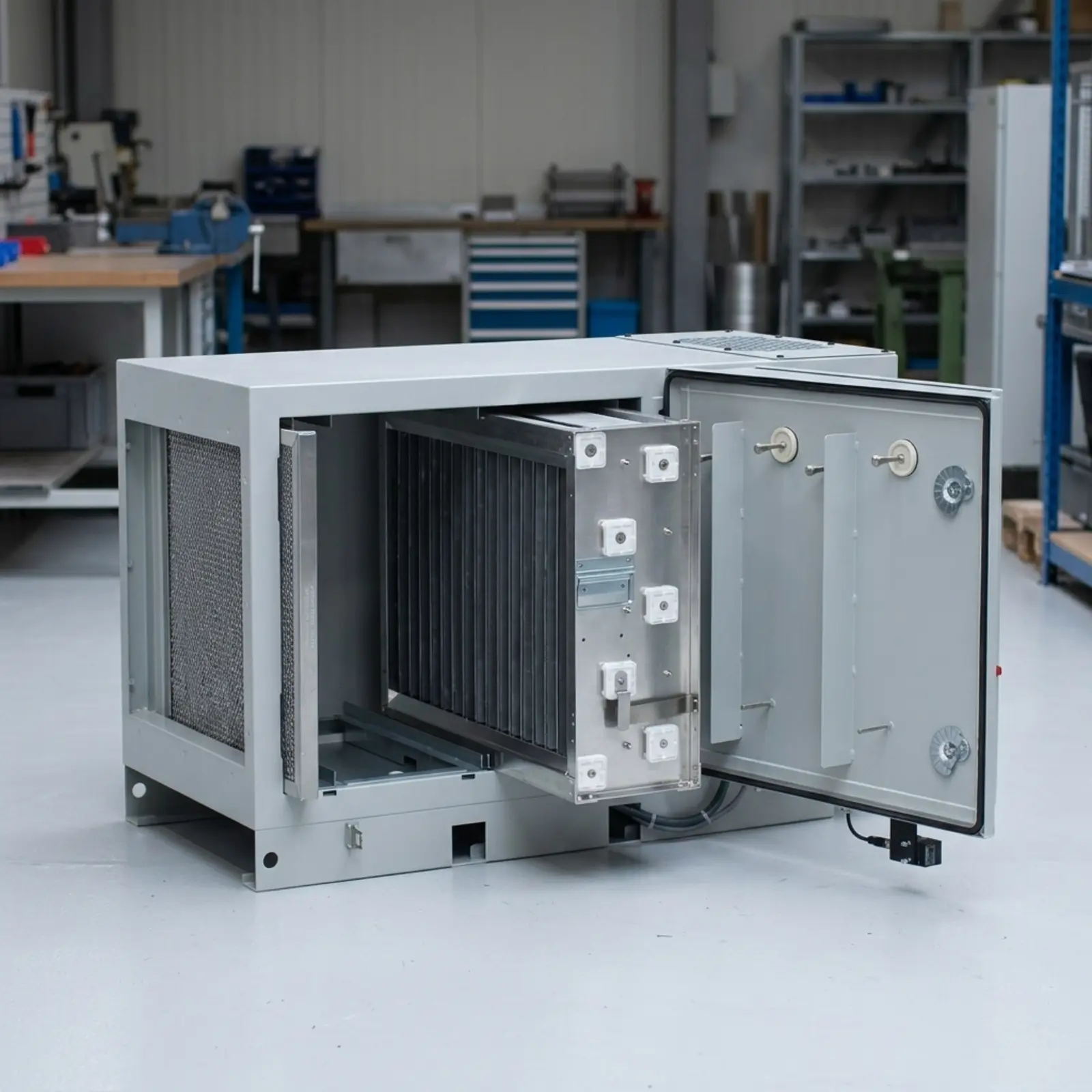

Die Leistung eines Elektrofilters hängt von mehreren technischen Einflussgrößen ab, die bei der Auslegung sorgfältig berücksichtigt werden müssen. Der Volumenstrom bestimmt, wie lange die partikelbeladene Luft im elektrischen Feld verweilt – je länger die Verweilzeit, desto vollständiger die Abscheidung. Wird der Volumenstrom zu hoch gewählt, sinkt der Abscheidegrad spürbar.

Auch die Partikelgröße spielt eine entscheidende Rolle: Feine Öl- und Emulsionsaerosole im Mikrometerbereich lassen sich elektrostatisch besonders effektiv abscheiden, da sie sich gut aufladen und im Feld präzise zur Abscheideelektrode bewegen. Grobe Partikel oder Tröpfchen hingegen können mechanische Vorstufen erfordern.

Die Feuchte der Prozessluft beeinflusst die elektrischen Eigenschaften des Feldes – zu hohe Feuchtegehalte können die Feldstärke beeinträchtigen oder zu Kriechströmen führen. Ähnliches gilt für erhöhte Temperaturen: Prozessluft über 45 °C erfordert eine gezielte Vorbehandlung, etwa Kühlung oder Zumischung von Frischluft, bevor sie den Elektrofilter durchströmt.

Die elektrische Feldstärke selbst ist der zentrale Wirkfaktor – sie bestimmt, wie stark Partikel aufgeladen werden und mit welcher Kraft sie zur Elektrode wandern. Die Bauform des Geräts, insbesondere der Elektrodenabstand und die Anzahl der Stufen, beeinflusst maßgeblich, wie stabil und effizient dieses Feld aufgebaut werden kann.

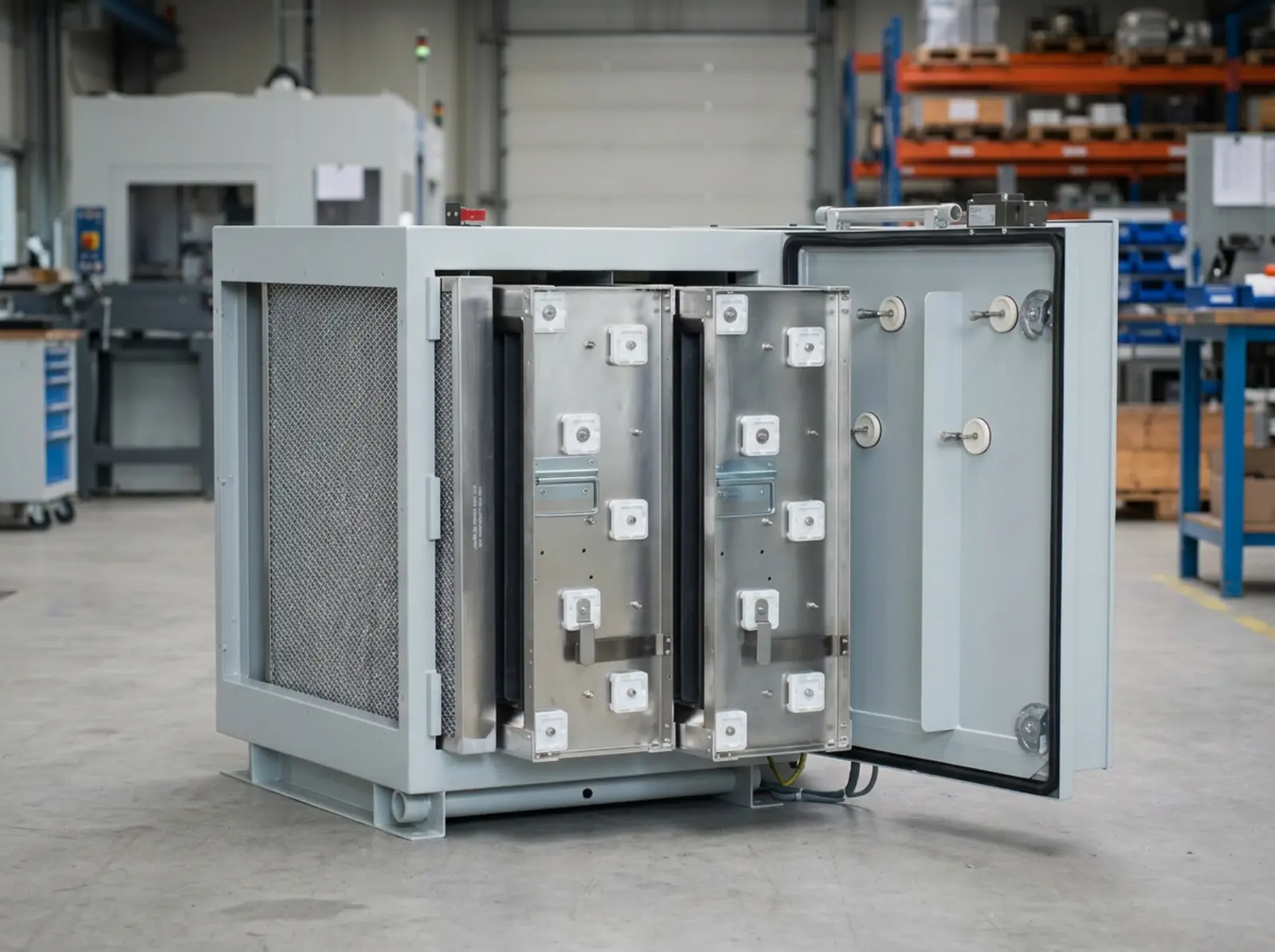

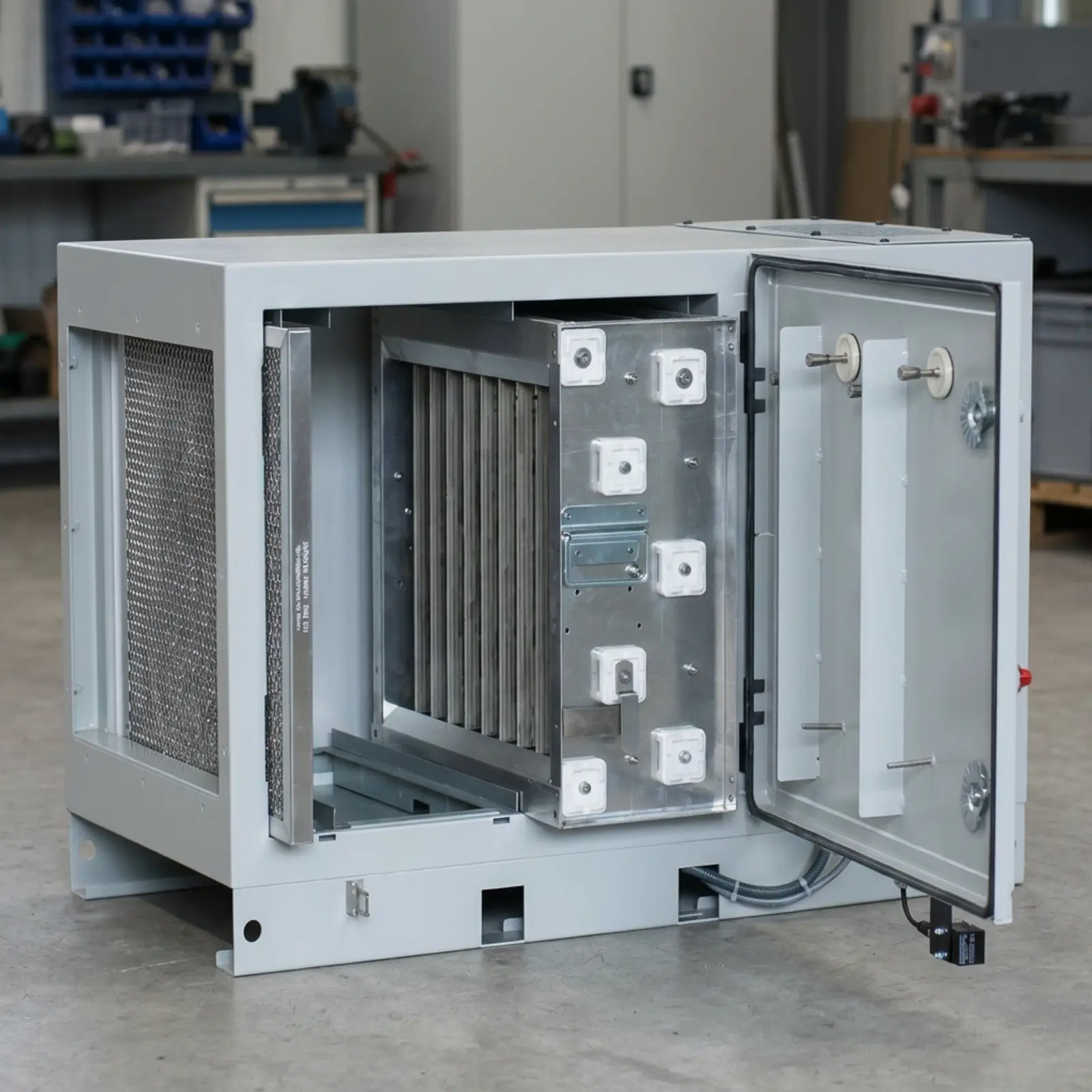

Neben dem klassischen Platten-Elektroabscheider gibt es weitere Bauformen, die je nach Einbausituation und Prozessanforderung sinnvoll sein können. Rohr-Elektroabscheider arbeiten mit zylindrischen Niederschlagselektroden und eignen sich besonders für hohe Volumenströme bei begrenztem Querschnitt. Sie lassen sich kompakt bauen und werden häufig dort eingesetzt, wo eine platzsparende Lösung gefragt ist. Kanal-Elektroabscheider hingegen werden direkt in bestehende Absaugkanäle integriert – ideal für Nachrüstungen, bei denen kein zusätzlicher Aufstellplatz zur Verfügung steht. Diese Bauform ermöglicht es, vorhandene Infrastruktur zu nutzen, ohne die Anlage grundlegend umzubauen. Modulare Systeme bieten die größte Flexibilität: Einzelne Abscheidemodule lassen sich kombinieren, skalieren und bei veränderten Produktionsbedingungen anpassen. Gerade in wachsenden Fertigungsbetrieben ist das ein entscheidender Vorteil. Bei der Auswahl der passenden Bauform spielen der verfügbare Bauraum, die Art der Absaugung sowie die Einbindung in bestehende Leitungsführungen eine zentrale Rolle. ifs analysiert die jeweilige Situation vor Ort und empfiehlt die Bauform, die technisch wie räumlich am besten zur Anlage passt – ohne Standardlösungen, sondern mit individueller Auslegung.

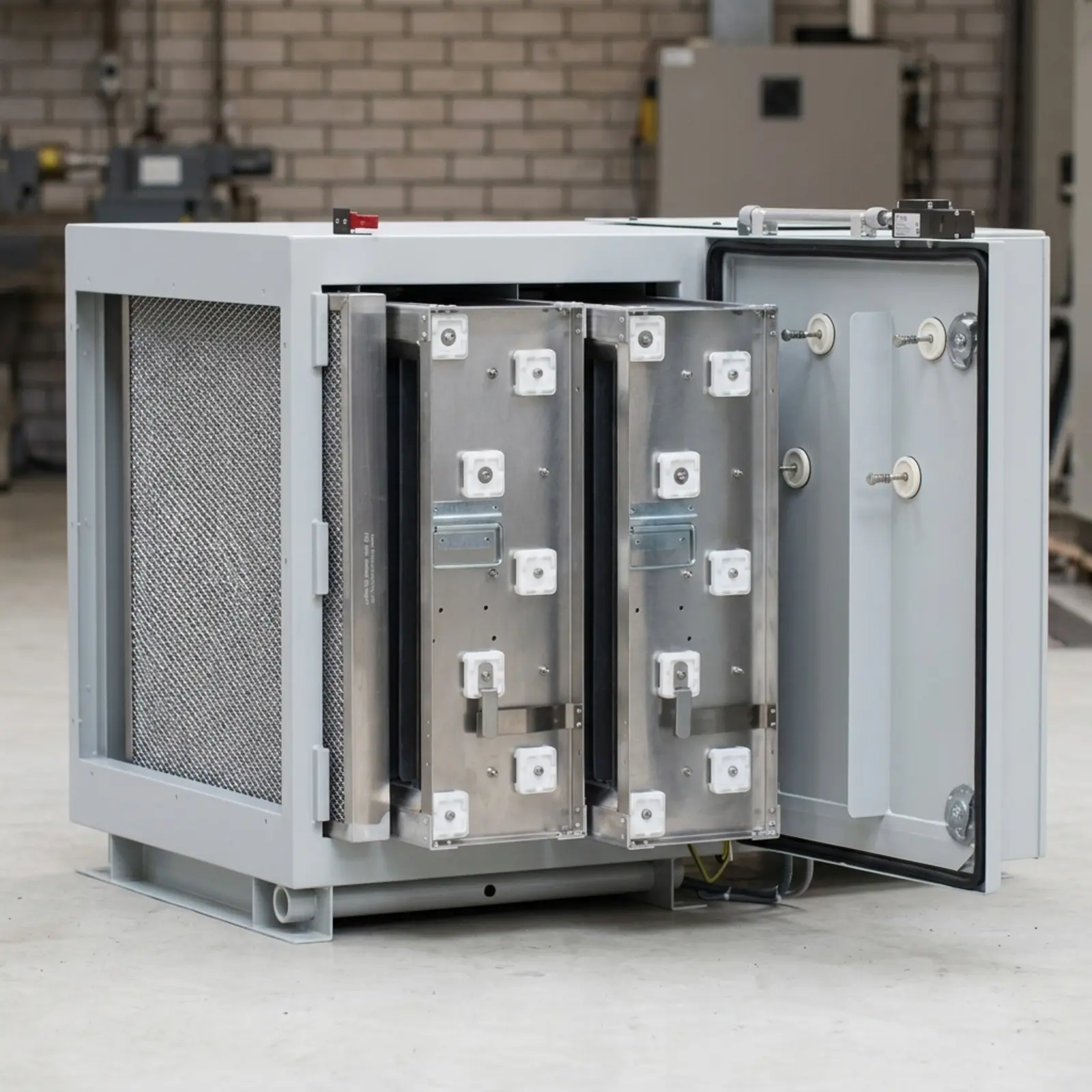

Platten Elektrofilter sind besonders dann sinnvoll, wenn in industriellen Bearbeitungsprozessen kontinuierlich Ölnebel, Emulsionsaerosole oder feine Ölrauche entstehen – also überall dort, wo flüssige Partikel in der Prozessluft anfallen. Typische Einsatzfälle sind Zerspanungsprozesse wie Fräsen, Drehen oder Bohren mit Kühlschmierstoffen, bei denen die Maschine beim Öffnen Aerosole freisetzt, die der Bediener einatmen würde. Durch ihren konstruktiven Aufbau aus parallelen Kollektorplatten und ionisierenden Elektroden sind Platten Elektrofilter in der Lage, auch sehr feine Partikel elektrostatisch aufzuladen und zuverlässig abzuscheiden. Ein entscheidender praktischer Vorteil: Die Filterelemente sind waschbar und lassen sich mit einer Ultraschallreinigungsanlage aufbereiten – entweder durch den Servicedienst oder in Eigenleistung. Das senkt die laufenden Betriebskosten im Vergleich zu rein mechanischen Filterlösungen deutlich. Besonders geeignet sind Platten Elektrofilter bei Minimalmengenschmierung, bei fetteren Emulsionen mit hohem Ölanteil sowie bei Anwendungen, bei denen möglichst wenig Verbrauchsmaterial anfallen soll. Nicht geeignet sind sie für trockene Staubbelastungen, für Anwendungen mit sehr hoher Feststoffverschmutzung in der Emulsion oder für Prozessluft über 45 °C ohne vorherige Abkühlung.

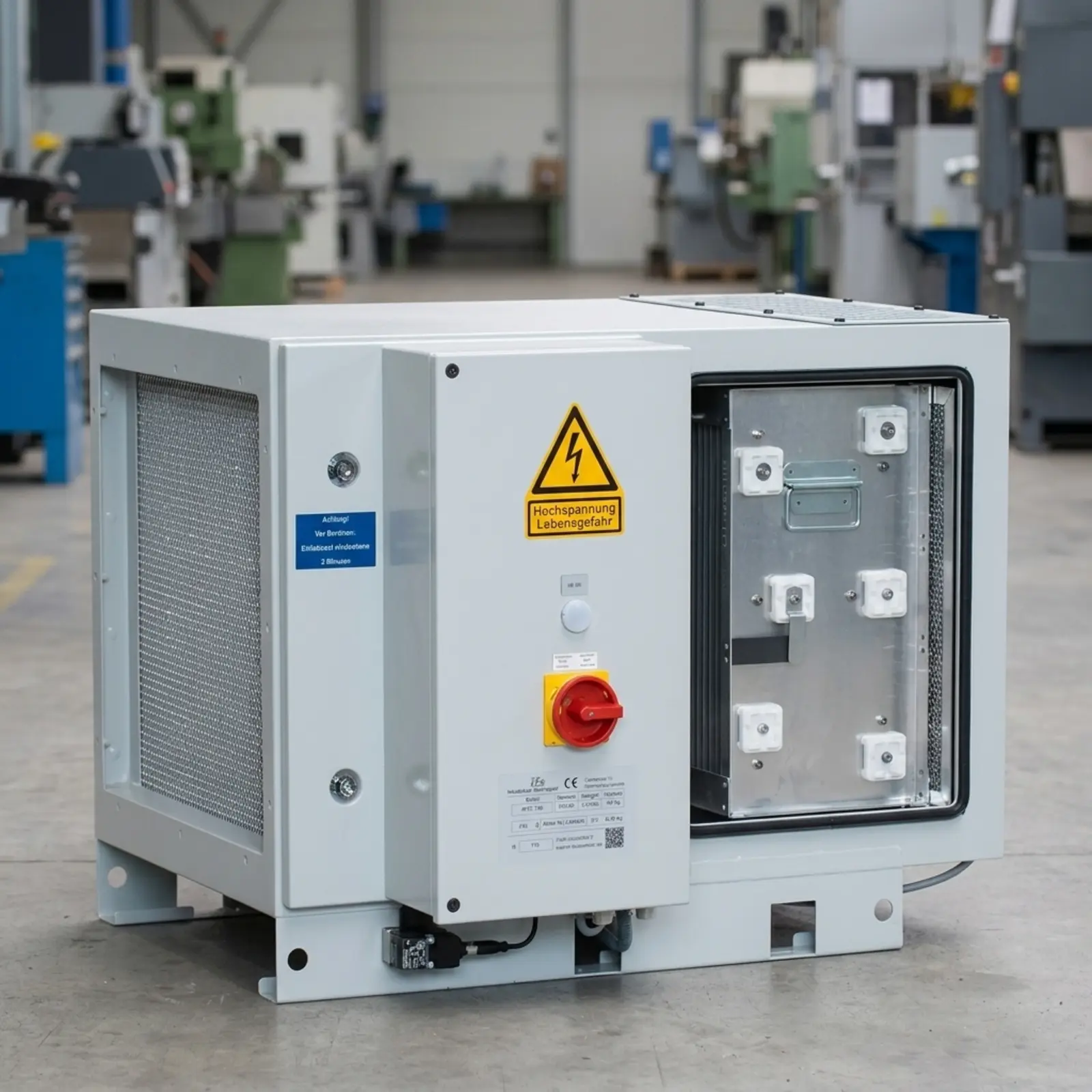

Die Wirksamkeit der Elektrostatik in einem Elektrofilter hängt von mehreren physikalischen und prozessbedingten Faktoren ab. Entscheidend ist zunächst die Partikelbeschaffenheit: Größe, Form und Dichte der Partikel beeinflussen, wie leicht sie sich aufladen und anschließend abscheiden lassen. Sehr feine Partikel unter einem Mikrometer sind schwerer zu ionisieren als grobe Tröpfchen oder Aerosole mittlerer Größe.

Eine zentrale Rolle spielt außerdem die elektrische Leitfähigkeit des abzuscheidenden Mediums. Öle und Emulsionen verhalten sich hier unterschiedlich: Stark isolierende Substanzen können die Ladungsübertragung verlangsamen und die Abscheideleistung mindern. Gleichzeitig beeinflusst die Feuchte der Prozessluft das elektrische Feld im Ionisator – zu hohe Feuchte kann Kriechströme begünstigen und im Extremfall zur Kurzschlussbildung führen.

Auch Prozessbedingungen wie Temperatur, Volumenstrom und die Konzentration der Verunreinigungen wirken direkt auf die Abscheideeffizienz. Bei sehr hoher Partikelbeladung kann es zur sogenannten Raumladungseffekt-Überlagerung kommen, bei der überschüssige Ionen das elektrische Feld abschwächen. Für eine zuverlässige Auslegung müssen diese Einflussgrößen gemeinsam bewertet werden – eine pauschale Lösung gibt es nicht.

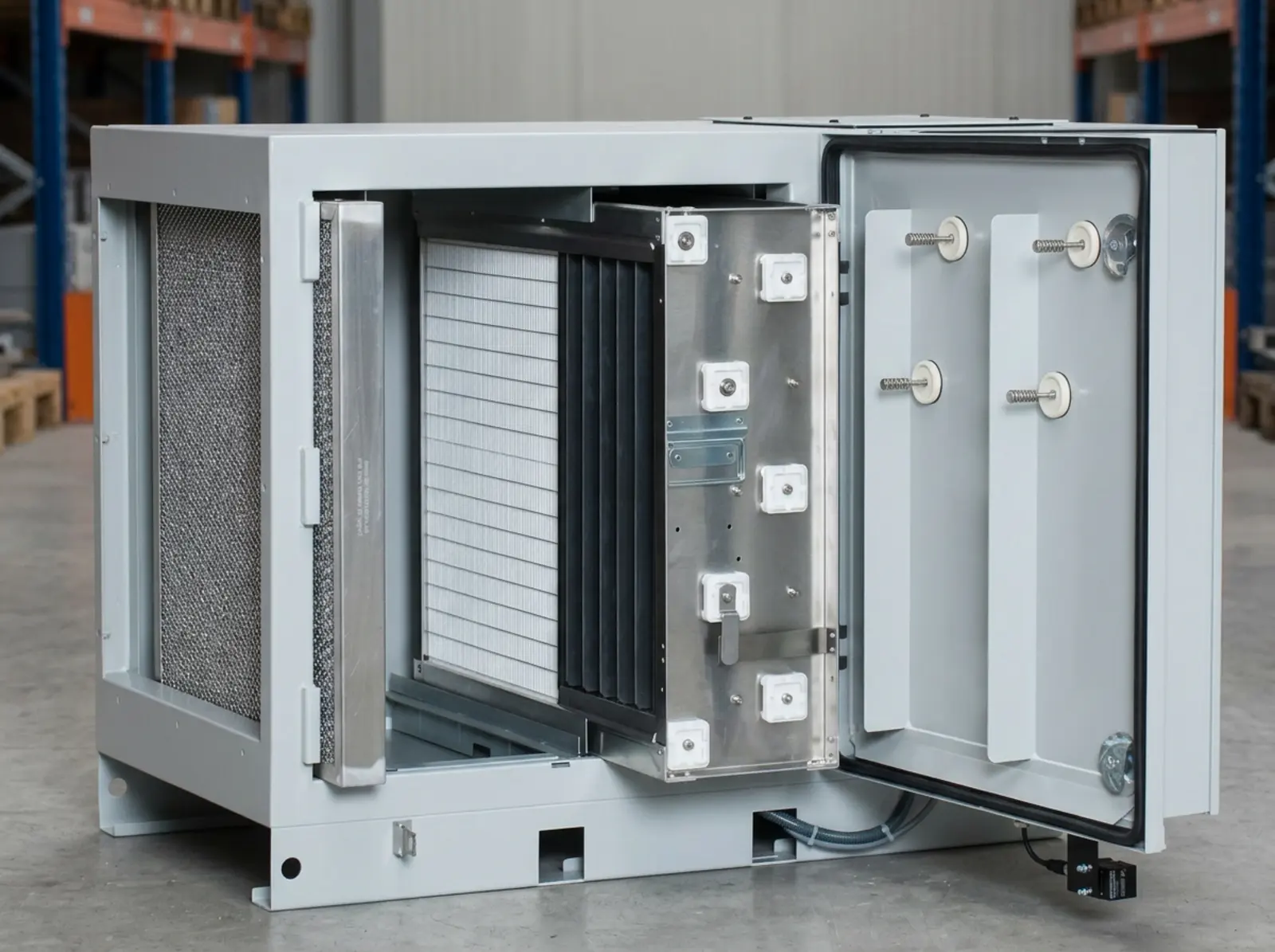

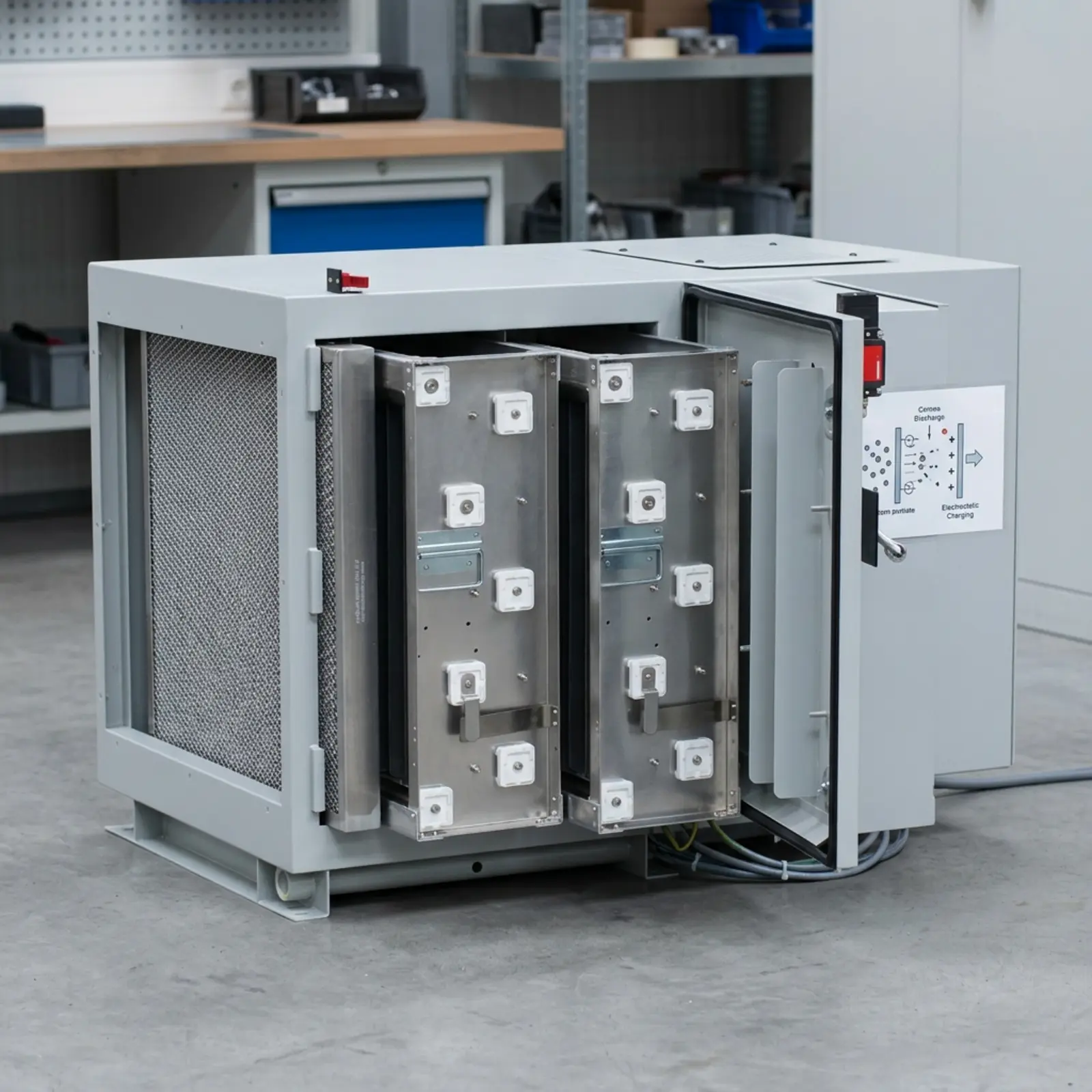

Im Kern jedes Ionisators steht ein physikalisches Prinzip, das sich die Natur der elektrischen Entladung zunutze macht: die sogenannte Koronaentladung. Dabei wird an einer Sprühelektrode eine hohe Gleichspannung angelegt – typischerweise im Bereich von 12 bis 13 Kilovolt. Das entstehende intensive elektrische Feld ist an der Elektrodenspitze so stark, dass es die umgebenden Luftmoleküle ionisiert: Elektronen werden aus den Atomen herausgelöst und es entstehen freie Luftionen sowie Elektronen.

Diese freien Ladungsträger wandern im elektrischen Feld gezielt in Richtung der geerdeten Kollektorelektrode. Auf ihrem Weg kollidieren sie unaufhörlich mit den in der Luft schwebenden Partikeln – seien es Öltröpfchen, Emulsionsaerosole oder feinste Staubpartikel. Durch diese Kollisionen übertragen die Ionen ihre elektrische Ladung auf die Partikel. Je kleiner ein Partikel ist, desto bedeutsamer wird dieser Mechanismus, da kleinste Teilchen kaum durch mechanische Trägheit abgeschieden werden können.

Sobald ein Partikel ausreichend aufgeladen ist, folgt es dem elektrischen Feld und wird an der Kollektorelektrode festgehalten. Dieser Prozess ermöglicht die zuverlässige Abscheidung selbst submikroner Partikel, die für mechanische Filter kaum erreichbar wären. Die elektrostatische Aufladung ist damit die entscheidende Grundlage für die hohe Abscheideleistung moderner Elektrofilter.

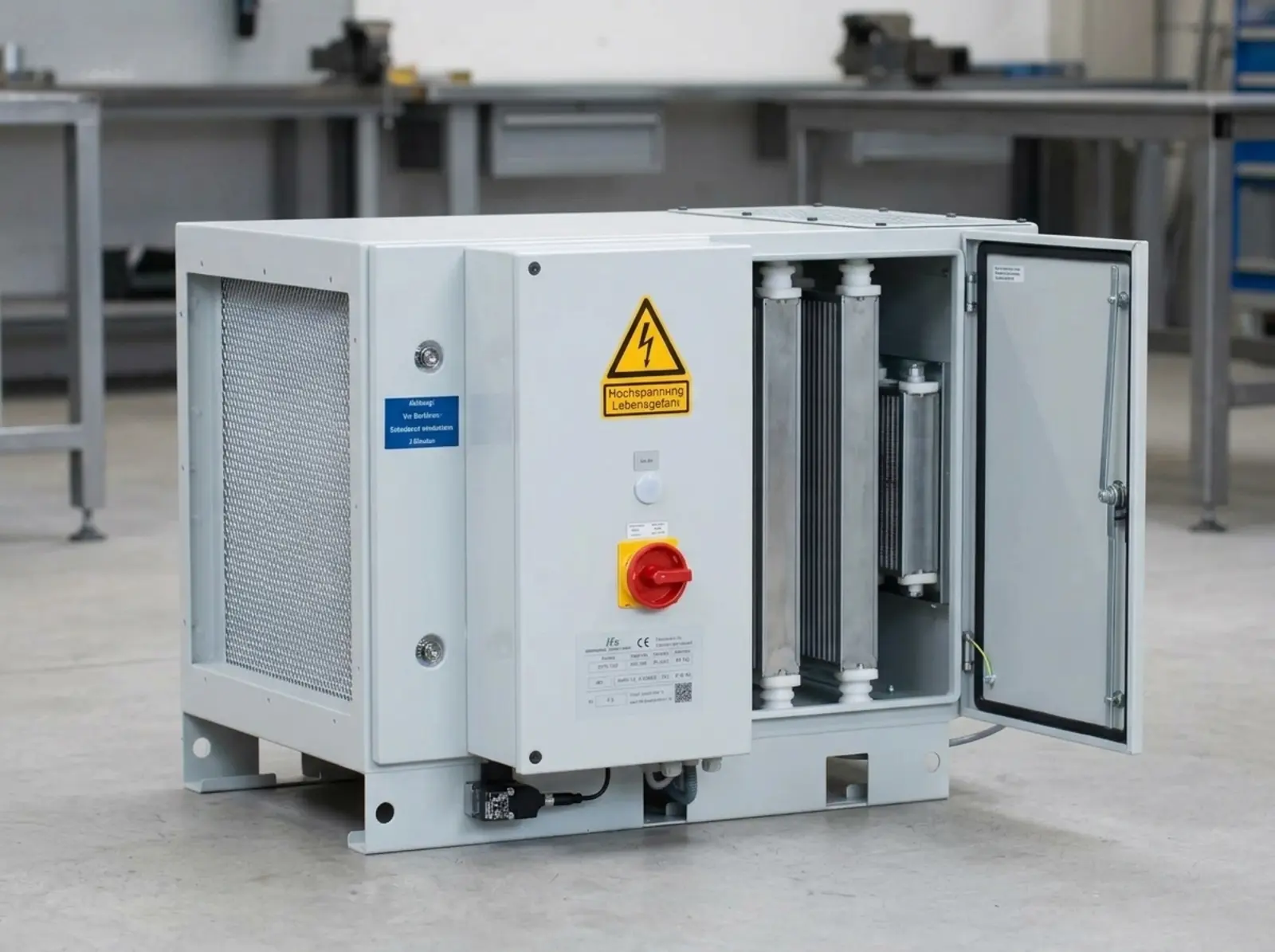

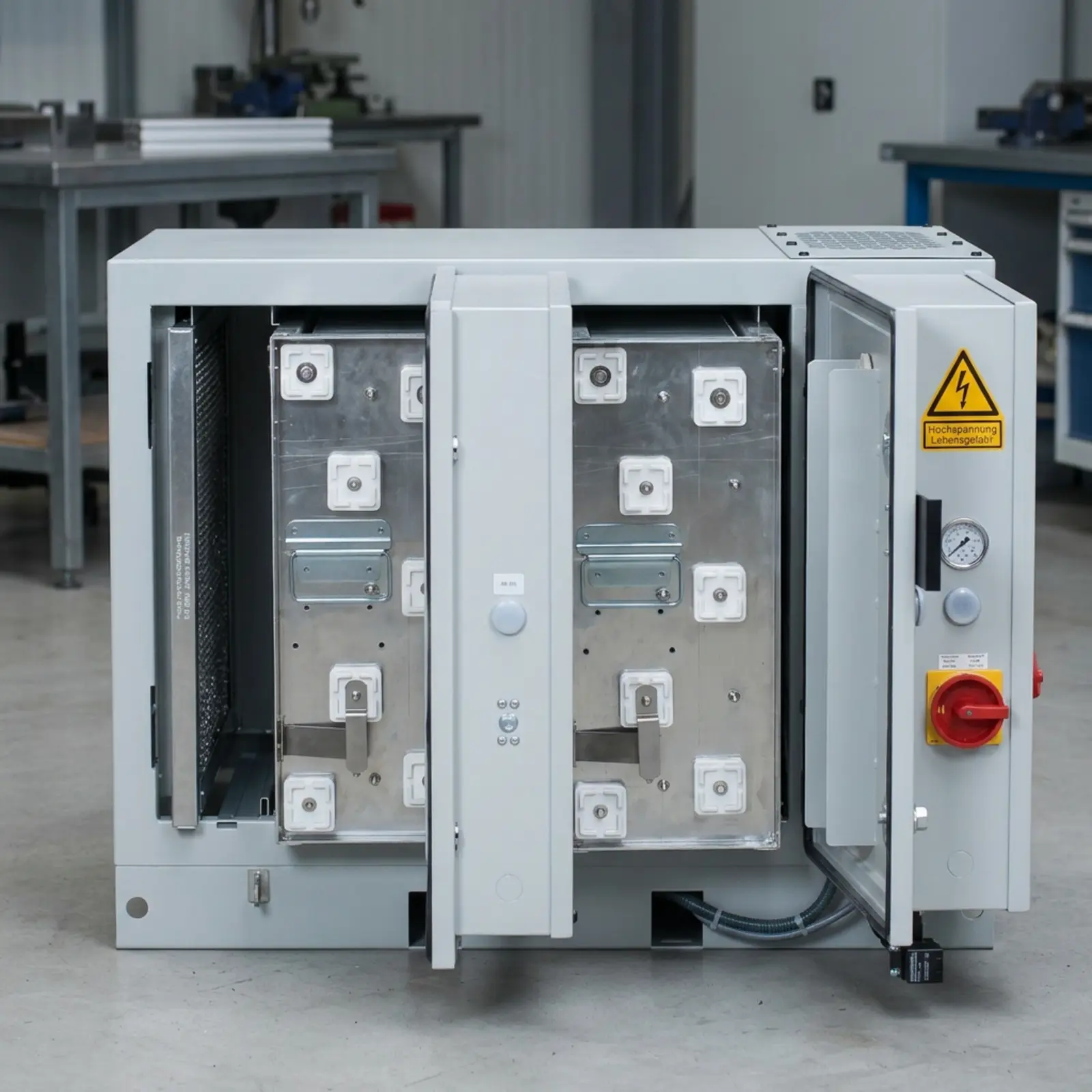

Obwohl die Begriffe Elektrostatischer Filter und Elektroabscheider im Alltag oft gleichbedeutend verwendet werden, unterscheiden sie sich in Auslegung und Einsatzgebiet teils erheblich. Ein entscheidendes Abgrenzungsmerkmal ist die Baugröße: Während kompakte elektrostatische Filter direkt an einzelnen Bearbeitungsmaschinen eingesetzt werden und Volumenströme im kleineren Bereich abdecken, sind großtechnische Elektroabscheider auf deutlich höhere Durchsätze ausgelegt. Ebenso bestimmt das Medium – ob Ölnebel, Emulsionsaerosol oder Mischformen – die konkrete Systemwahl. Für industrielle Zerspanungsprozesse mit Kühlschmierstoffnebeln oder Minimalmengenschmierung eignen sich elektrostatische Filter besonders gut, da ihre waschbaren Filterelemente die Betriebskosten dauerhaft niedrig halten. Das Reinigungsziel beeinflusst zusätzlich die Konfiguration: Geht es primär um den Schutz von Maschinenbedienern vor Aerosolen, steht die Abscheideleistung im Vordergrund; soll gleichzeitig die Hallenluft entlastet werden, beeinflusst das das Anlagenkonzept grundlegend. Letztlich entscheidet die spezifische industrielle Lösung – also Prozesstyp, Verschmutzungsgrad und Wartungsaufwand –, welches System sinnvoll ist. Eine individuelle Auslegung ist daher unerlässlich.

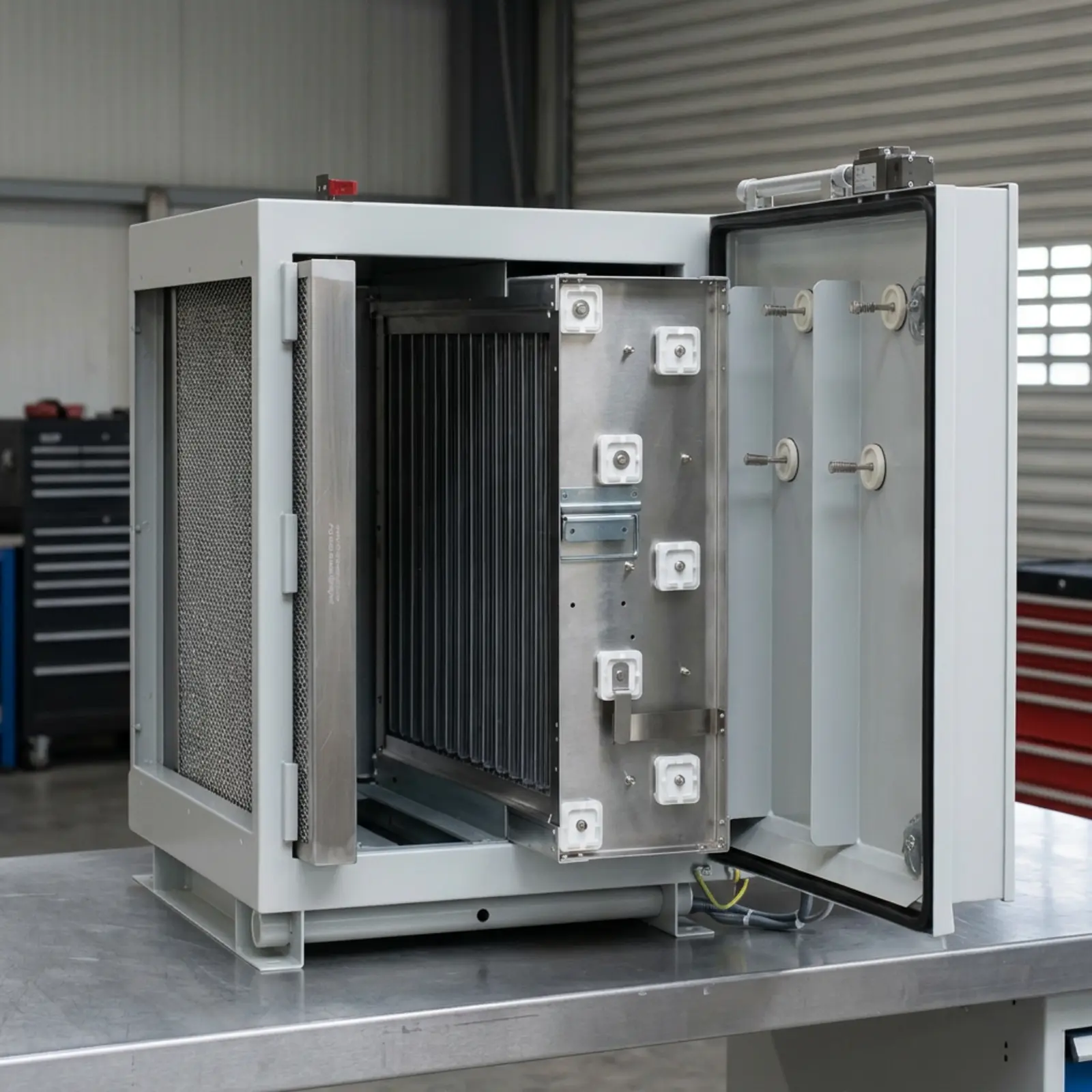

Ob als Elektrofilter oder Elektroabscheider bezeichnet – beide Begriffe beschreiben im industriellen Kontext häufig dasselbe Grundprinzip: die elektrostatische Abscheidung von Partikeln, Aerosolen oder Ölnebeln aus der Prozessluft. Die technische Basis ist identisch. Partikel werden in einem elektrischen Feld aufgeladen und anschließend an geerdeten Sammelelektroden abgeschieden. Dieser Mechanismus arbeitet ohne Verbrauchsmaterialien im eigentlichen Sinne, da die Sammelelektroden gereinigt und wiederverwendet werden können.

In der Praxis der industriellen Luftreinigung werden beide Begriffe besonders dort synonym genutzt, wo Kühlemulsionsnebel, Ölaerosole oder Minimalmengenschmierung aus Bearbeitungsprozessen wie Fräsen, Drehen oder Bohren anfallen. Branchen wie der Maschinenbau, die Automobilindustrie oder die Medizintechnik setzen auf diese Technologie, um Maschinenbediener vor dem Einatmen gesundheitsschädlicher Aerosole zu schützen und gleichzeitig Betriebskosten niedrig zu halten. Die Reinigbarkeit der Filterelemente – idealerweise per Ultraschallreinigung – ist ein gemeinsames Merkmal, das beide Varianten wirtschaftlich attraktiv macht. Ob der Begriff Elektrofilter oder Elektroabscheider fällt, hängt oft vom Unternehmen oder der Region ab, nicht von der Technologie selbst.

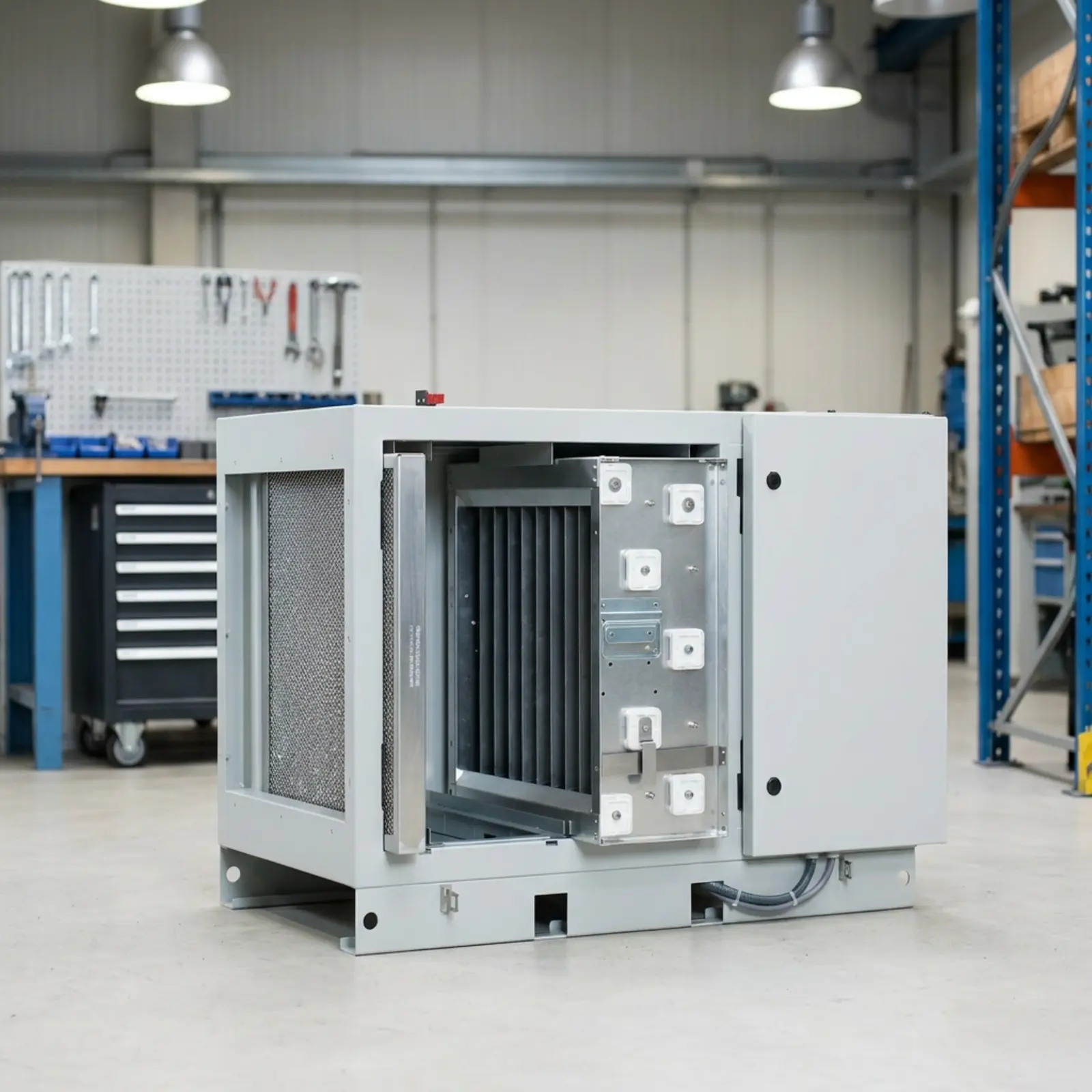

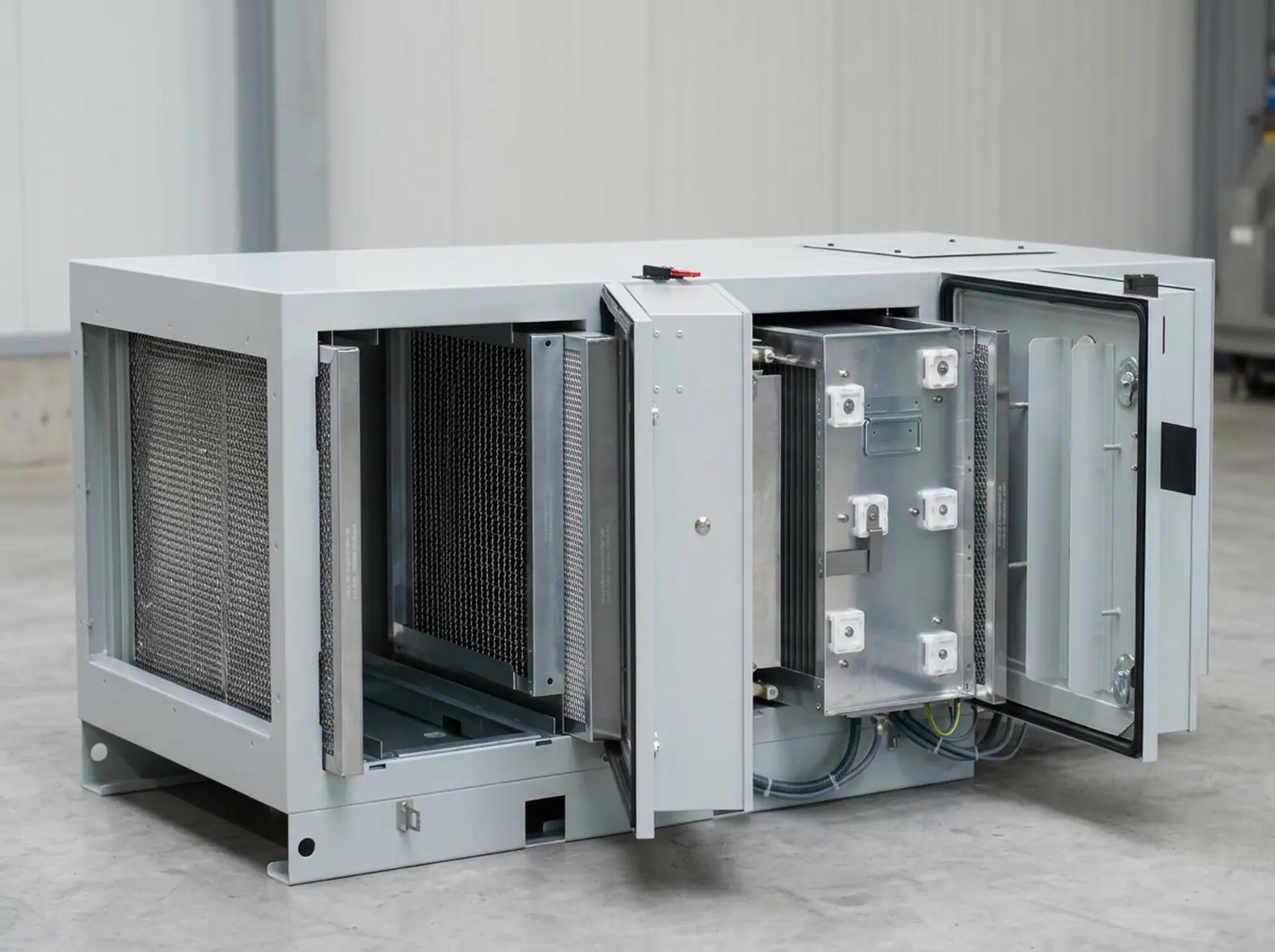

Neben dem klassischen Einsatz bei Ölnebel und Emulsionsnebel werden Elektrofilter in der Industrie auch für weitere Prozesse eingesetzt, bei denen Rauch, Staub oder feine Partikel entstehen. Typische Anwendungsfelder sind thermische Prozesse wie das Härten oder Erodieren, bei denen ölhaltige Dämpfe und feiner Ölrauch freigesetzt werden. Elektrostatische Abscheider sind in solchen Szenarien besonders effizient, da sie auch sehr feine Partikel zuverlässig aus dem Luftstrom entfernen können.

Bei mechanischen Bearbeitungsverfahren wie Schleifen, Fräsen oder Drehen entstehen je nach eingesetztem Kühl- und Schmierstoff unterschiedliche Emissionen: von feinen Metallpartikeln bis hin zu Aerosolen aus Kühlschmierstoffen. Elektrofilter sind hier dann sinnvoll, wenn die Partikelemissionen ölhaltig oder feucht sind. Bei rein trockener Bearbeitung und trockenem Staub hingegen sind Staubfilteranlagen – etwa mit Taschen- oder Patronenfiltern – die geeignetere Wahl.

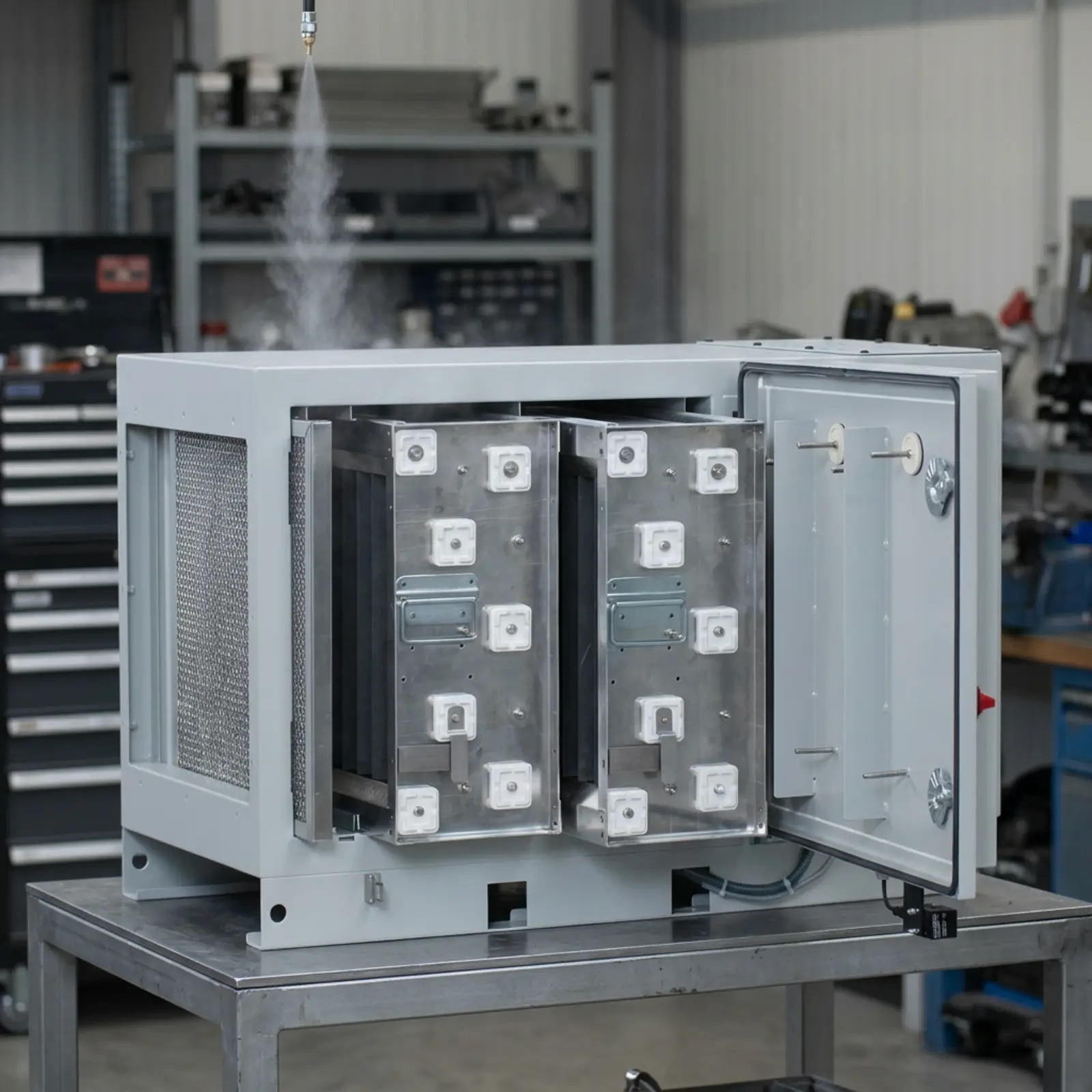

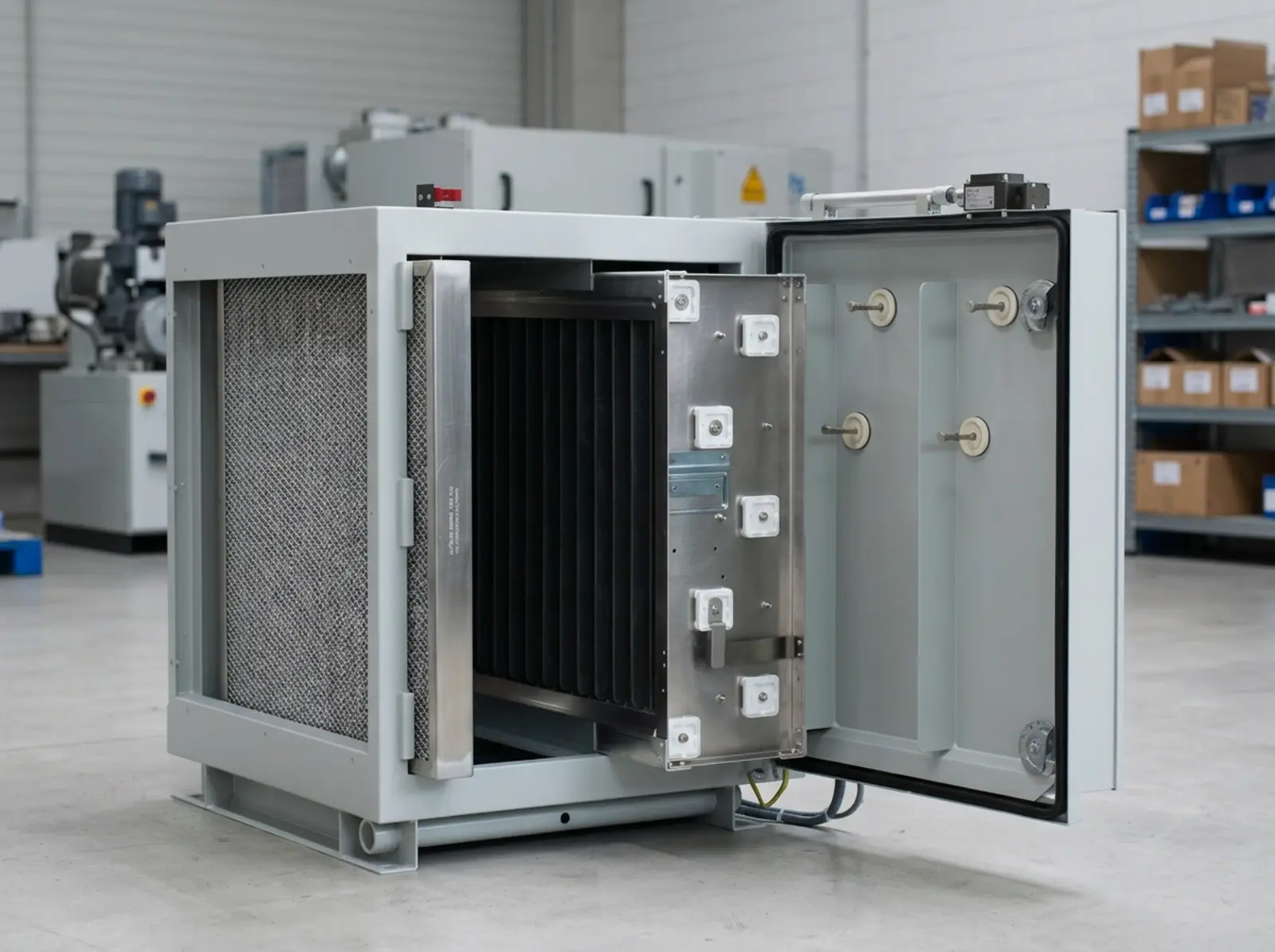

In modernen Fertigungsbetrieben entstehen bei der spanenden Bearbeitung von Metall kontinuierlich luftgetragene Schadstoffe, die ohne gezielte Absaugung zur ernsthaften Belastung für Mensch und Maschine werden. Sobald ein Bediener die Schutztür eines Bearbeitungszentrums oder einer Werkzeugmaschine öffnet, tritt Kühlschmierstoffnebel aus dem Arbeitsraum aus. Dieser Nebel enthält fein verteilte Tröpfchen aus Emulsionen oder reinen Ölen, die beim Fräsen, Drehen, Bohren oder Schleifen entstehen und tief in die Atemwege eindringen können.

Genau hier setzt der Elektro Luftfilter an: Er erfasst die verunreinigte Prozessluft direkt an der Entstehungsstelle, reinigt sie elektrostatisch und führt saubere Luft zurück in die Halle oder ins Freie. Im Gegensatz zu rein mechanischen Systemen arbeitet der Elektrofilter mit elektrisch aufgeladenen Kollektorplatten, die selbst feinste Ölaerosole zuverlässig abscheiden. Die Filterelemente sind waschbar und lassen sich in regelmäßigen Abständen reinigen, was den Verbrauch an Einwegmaterial deutlich reduziert.

Besonders wirtschaftlich ist dieser Ansatz bei Prozessen mit Minimalmengenschmierung oder hohem Ölanteil in der Emulsion, da hier mechanische Filter schnell sättigen und häufig getauscht werden müssen. Ein korrekt ausgelegter Elektro Luftfilter senkt die Betriebskosten langfristig und sichert gleichzeitig die Maschinenverfügbarkeit.

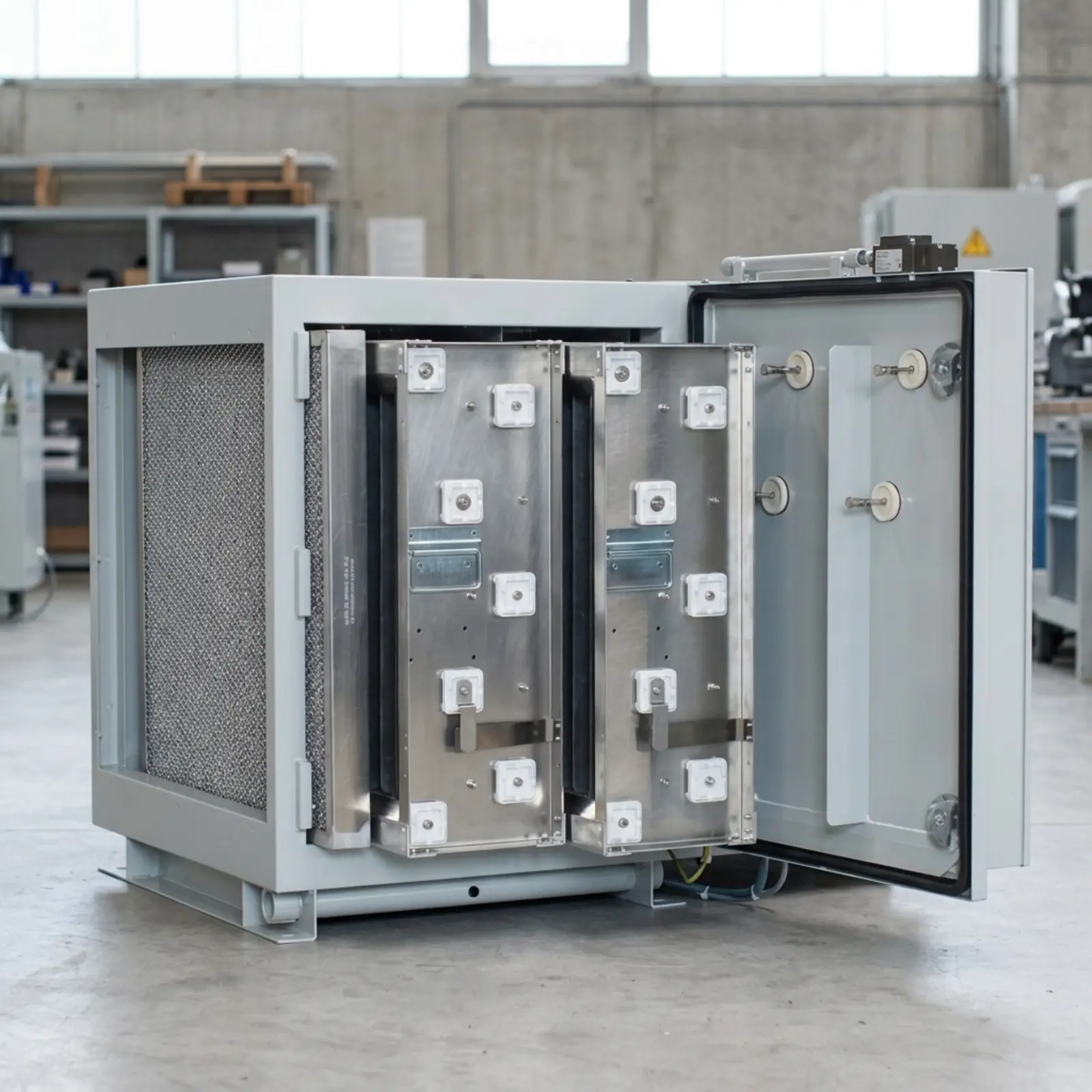

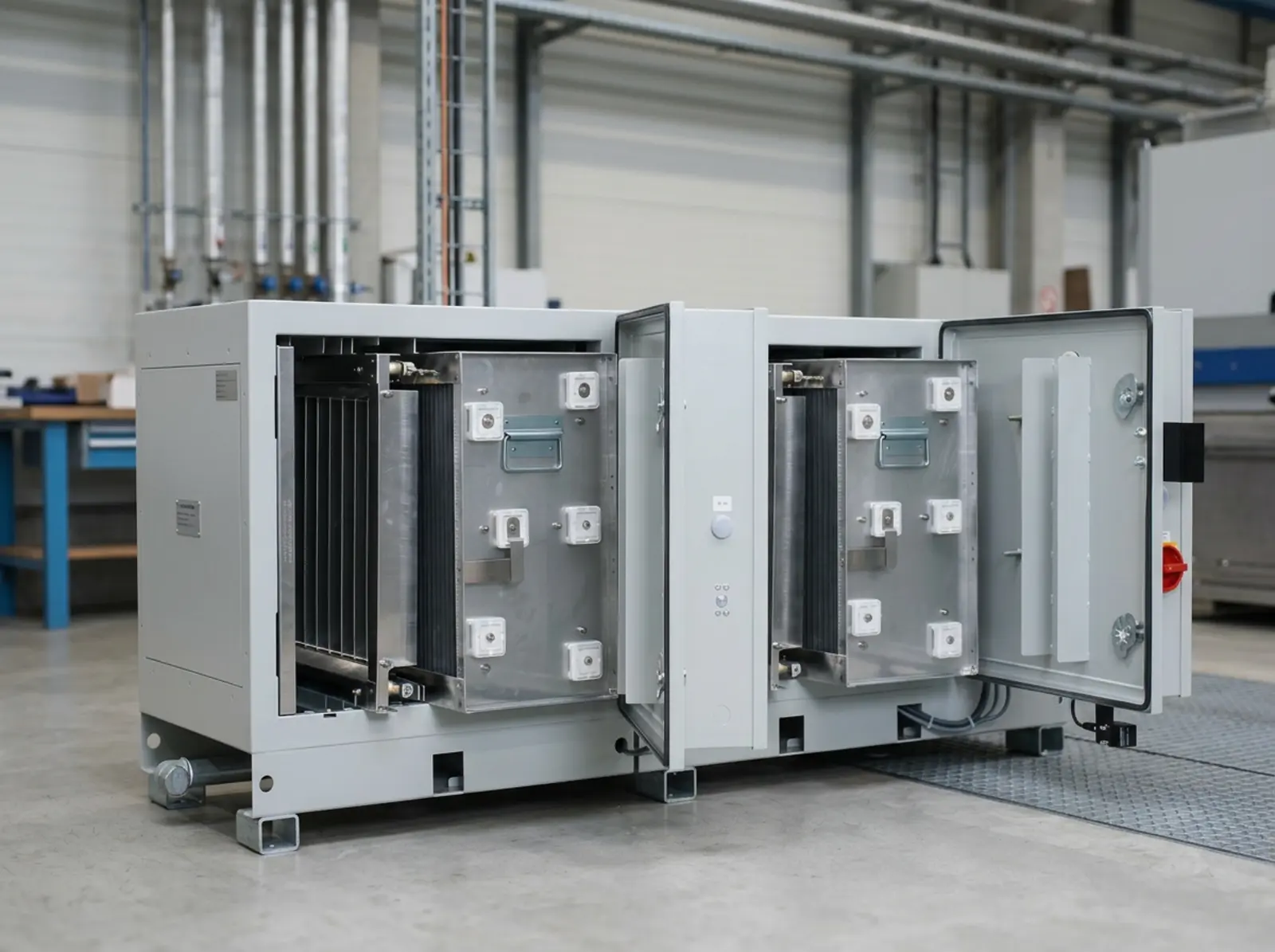

Elektrofilter arbeiten mit Hochspannung – das stellt besondere Anforderungen an Reinigung, Wartung und Betriebssicherheit. Im laufenden Betrieb lagern sich Öl- und Emulsionsrückstände auf den Kollektorplatten und Sprühelektroden ab. Diese Ablagerungen reduzieren die Abscheideleistung spürbar, wenn sie nicht regelmäßig entfernt werden. Bewährt hat sich die Ultraschallreinigung der Filterelemente: Die Bauteile werden ausgebaut, in ein Reinigungsbad eingelegt und rückstandsfrei gereinigt – das ist auch in Eigenleistung mit geeigneten Waschanlagen möglich.

Typische Verschleißteile sind Ionisierungsdrähte, Isolatoren und Dichtungen. Sie sollten bei jedem Serviceintervall geprüft und bei Bedarf getauscht werden. Verkürzte Reinigungsintervalle sind sinnvoll, wenn der Prozess besonders ölhaltige Emulsionen oder hohe Mengen an Kühlschmierstoff erzeugt.

Beim Betrieb von Hochspannungsanlagen gilt: Arbeiten an spannungsführenden Bauteilen dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen. Vor jeder Reinigung oder Inspektion muss die Anlage vollständig spannungsfrei geschaltet und gesichert sein. Gut dokumentierte Serviceintervalle sorgen für planbare Stillstandszeiten und eine dauerhaft hohe Verfügbarkeit der Anlage – ein entscheidender Faktor für den störungsfreien Produktionsbetrieb.

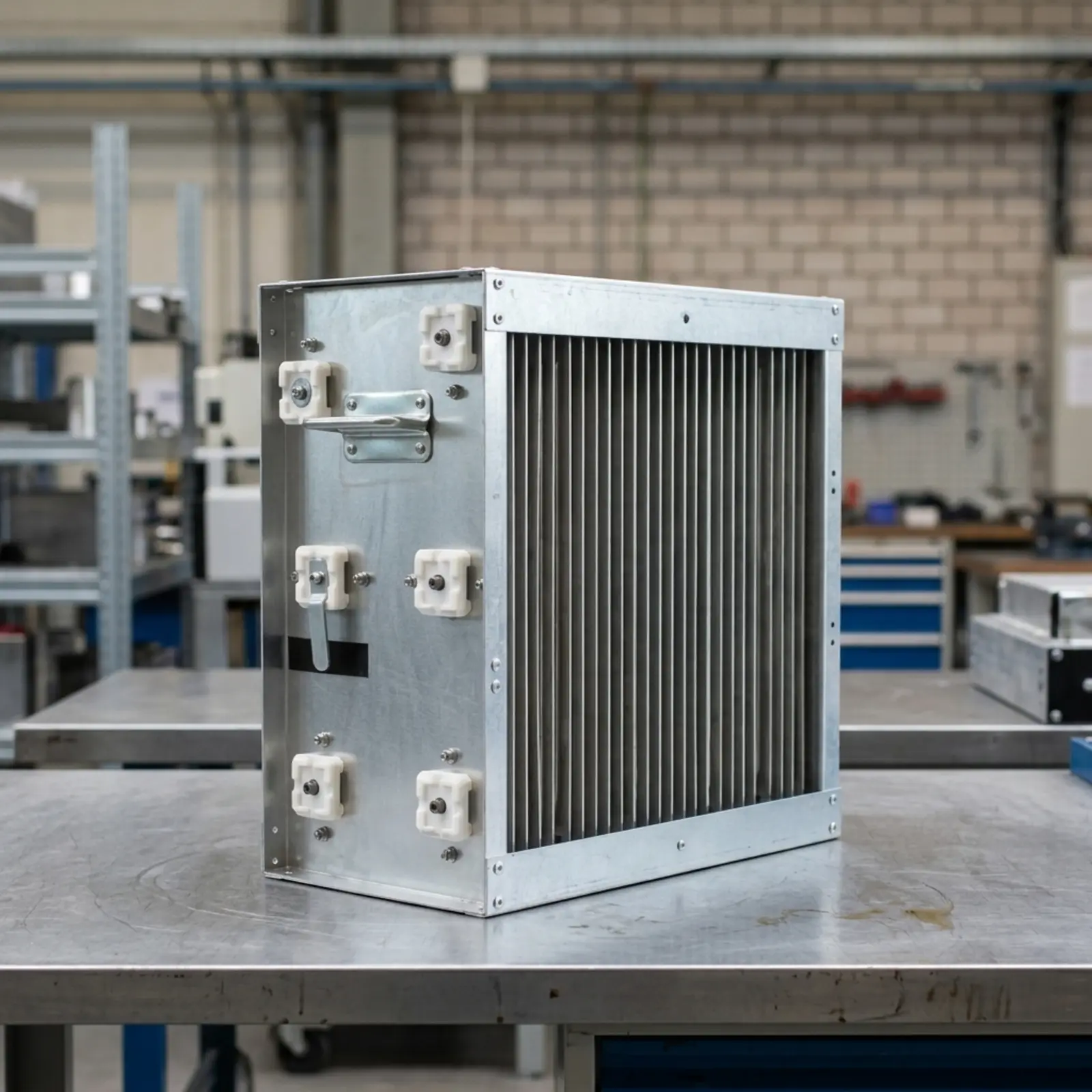

Ein Elektrofilter arbeitet dauerhaft unter elektrischer Spannung und mechanischer Belastung – beides macht regelmäßige Wartung zu einem unverzichtbaren Bestandteil des Betriebs. Nur saubere, intakte Elektroden bauen das elektrostatische Feld zuverlässig auf und halten den Abscheidegrad konstant hoch. Setzen sich Öl- und Emulsionsrückstände auf den Elektroden ab, sinkt die Feldstärke – die Abscheideleistung fällt messbar ab, ohne dass dies von außen sofort sichtbar wäre.

Hinzu kommt die elektrische Sicherheit: Verschmutzte oder beschädigte Elektroden erhöhen das Risiko von Lichtbögen und Kriechströmen. Eine planmäßige Inspektion erkennt solche Schwachstellen frühzeitig und verhindert ungeplante Ausfälle. Besonders bei Prozessen mit hohem Ölanteil oder Emulsionsnebel empfiehlt sich ein fester Reinigungsintervall, der auf den jeweiligen Verschmutzungsgrad abgestimmt ist.

Waschbare Filterelemente lassen sich durch Ultraschallreinigung effektiv regenerieren – entweder durch den eigenen Instandhaltungsbetrieb oder im Rahmen eines Servicevertrags. Das verlängert die Standzeit der Anlage deutlich und senkt die Folgekosten im Vergleich zu Systemen mit Verbrauchsmaterial. Eine gut gewartete Anlage schützt nicht nur die Maschinen und die Raumluft, sondern vor allem die Gesundheit der Bediener, die täglich an den Prozessen arbeiten.
